Detailní popis produktu

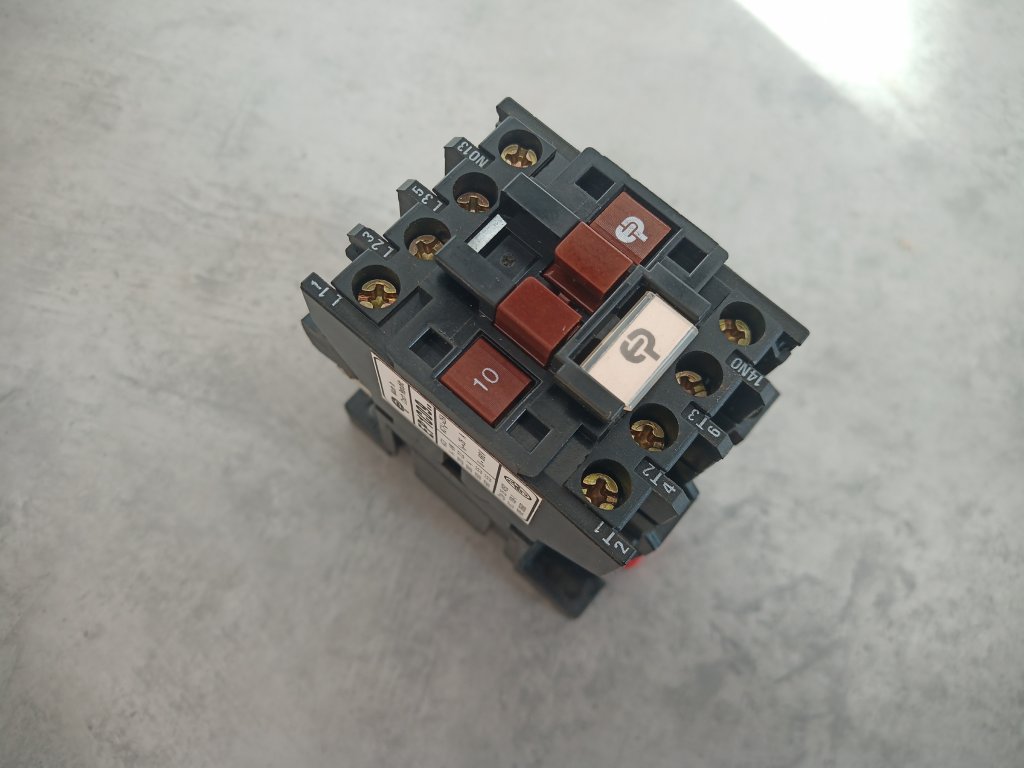

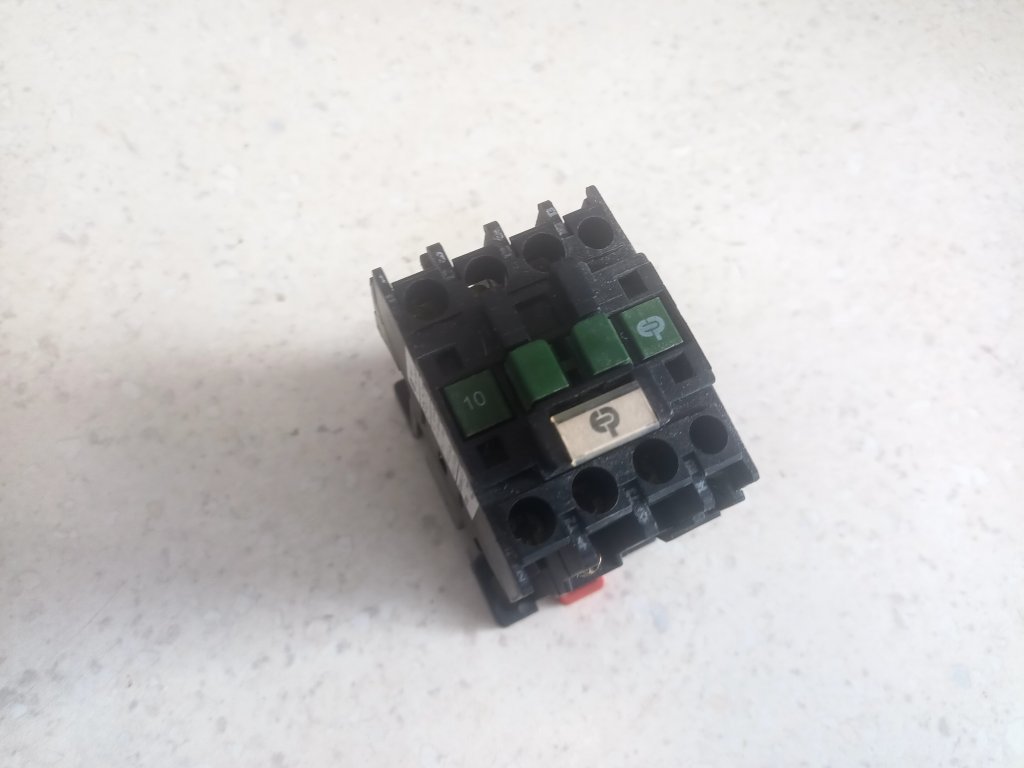

Stykač
- EP1 C09 C12 C16 C40 a C63
- Stykače elektrické vzduchové starší výroby pro časté spínání elektrických obvodů a to zejména třífázových asynchronních motorů.
Stykače jsou starší typy výrobků značky V40E Elektropřístroj. Stykače se používají hlavně pro kontrolu třífázových motorů a obecně pro ovládání silových obvodů. Stykače lze použít také pro mnoho dalších aplikací, jako je například přepínání kondenzátoru a spínání osvětlení. - použití: pro spínání 1-fázových nebo 3-fázových elektrických zařízení
- Max. výkon spínaného motoru V AC3

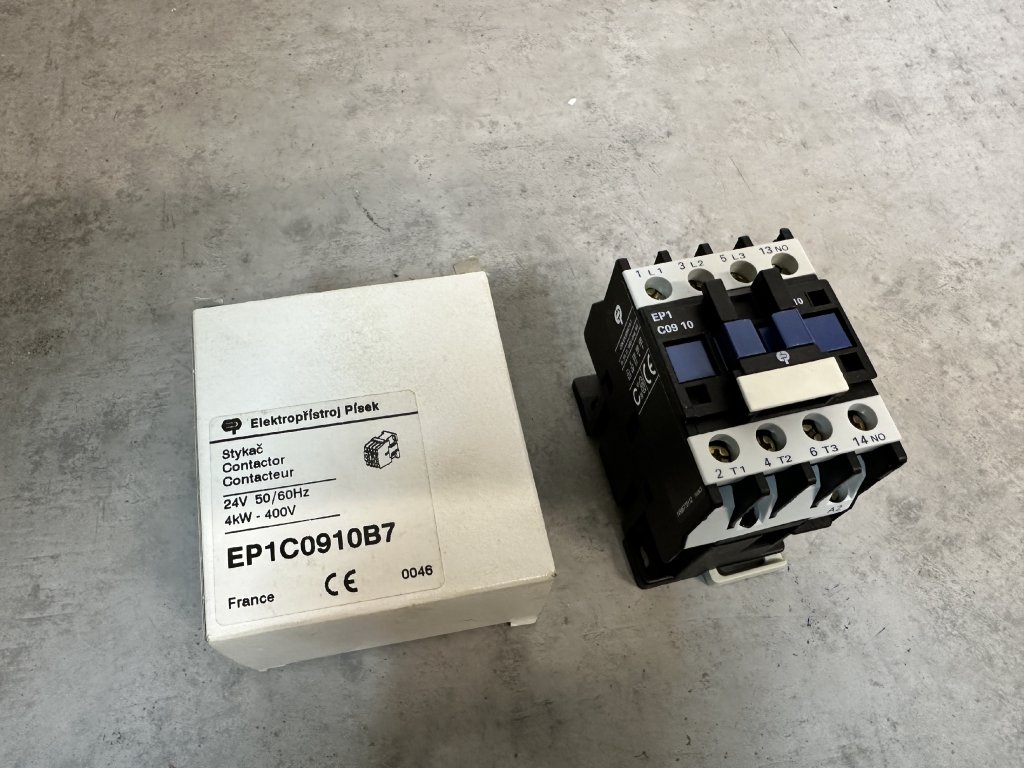

- EP1C09 10 cívka 230V
- pro 230V 2,2kW
- pro 400V 4kW
- pro 690V 4kW
AC1 Ie = 25A
Napětí Ui =1000 V
Proud Ith: 25 A
Rozměry šířka: 45mm
Rozměry výška. 80mm
Rozměry hloubka: 70mm
- EP1C12 10 cívka 230V
- pro 230V 3kW
- pro 400V 5,5kW
- pro 690V 5,5kW
AC1 Ie = 25A
Napětí Ui =1000 V
Proud Ith: 25 A
Rozměry šířka: 45mm
Rozměry výška. 80mm
Rozměry hloubka: 70mm
- EP1C12.10 cívka 230V
pro 230V 3kW
pro 400V 5,5kW
pro 500V 7,5kW
pro 690V 7,5kW
AC1 Ie = 25A
Napětí Ui =690 V
Proud Ith: 25 A
Rozměry šířka: 45mm
Rozměry výška. 80mm

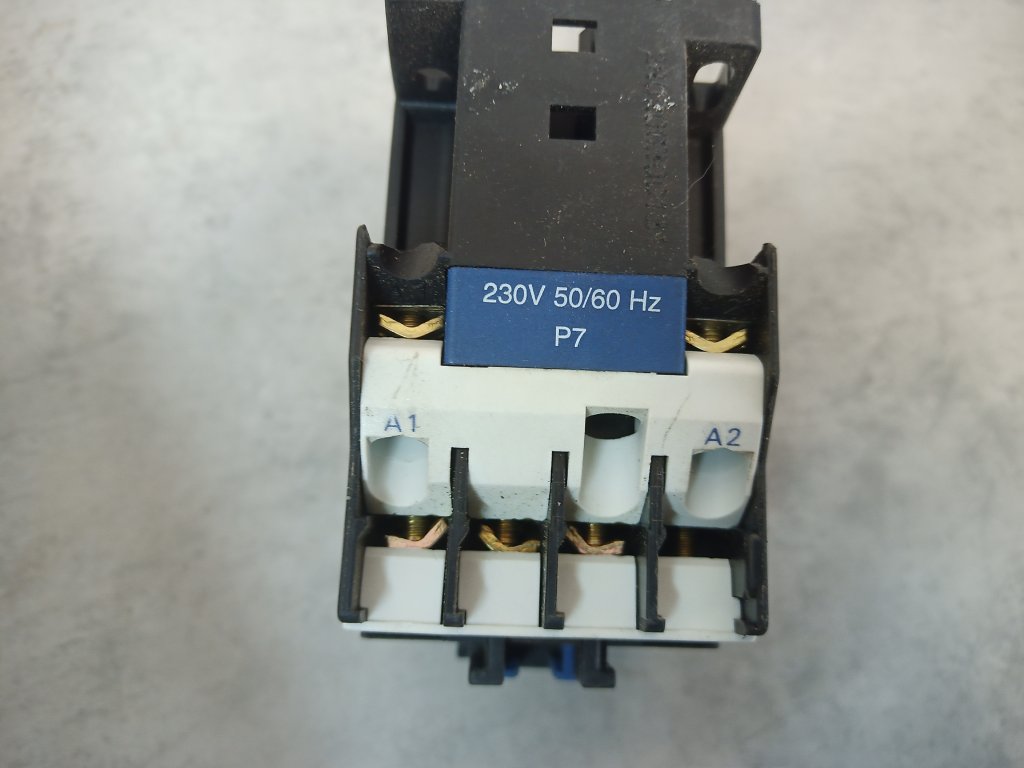

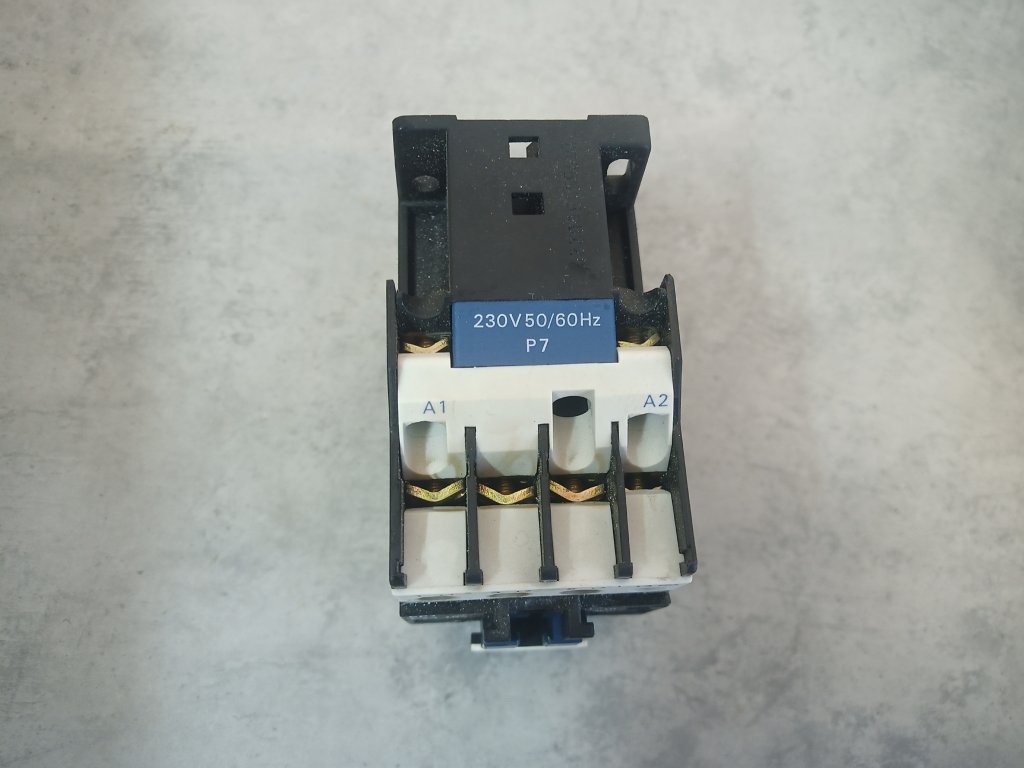

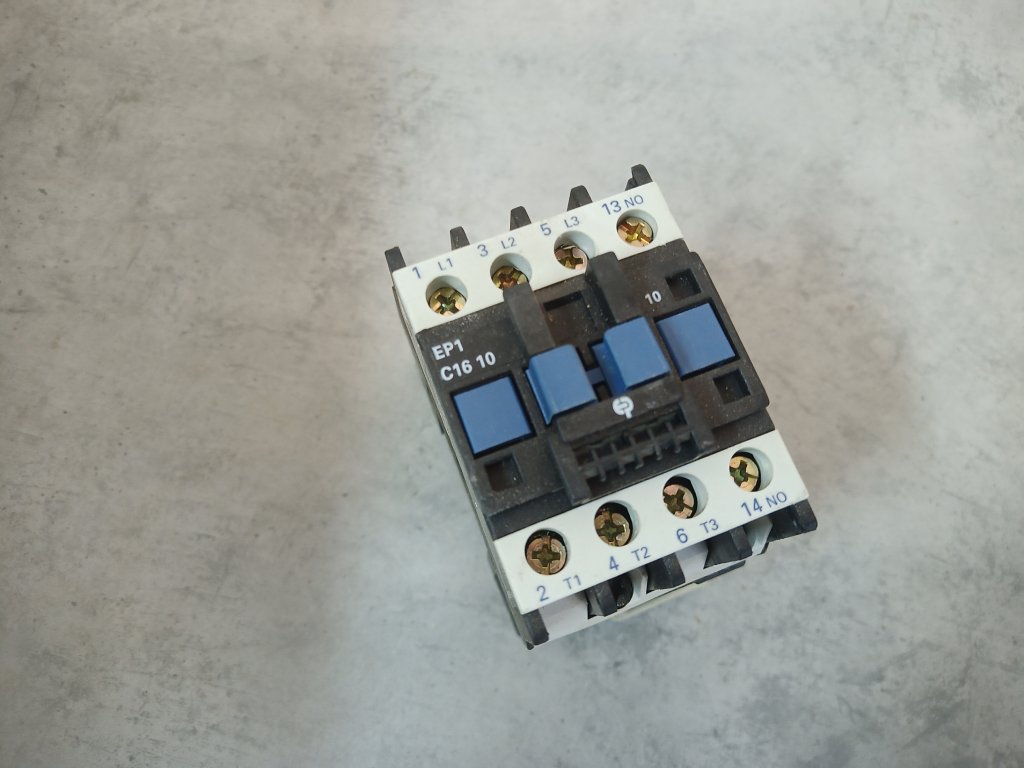

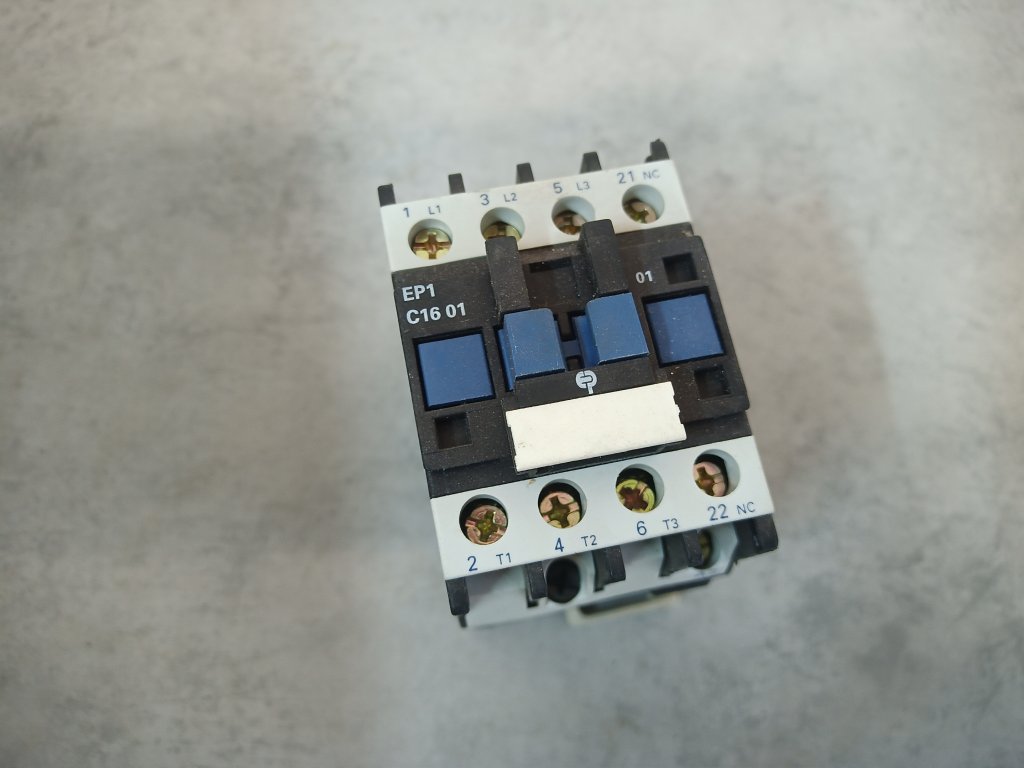

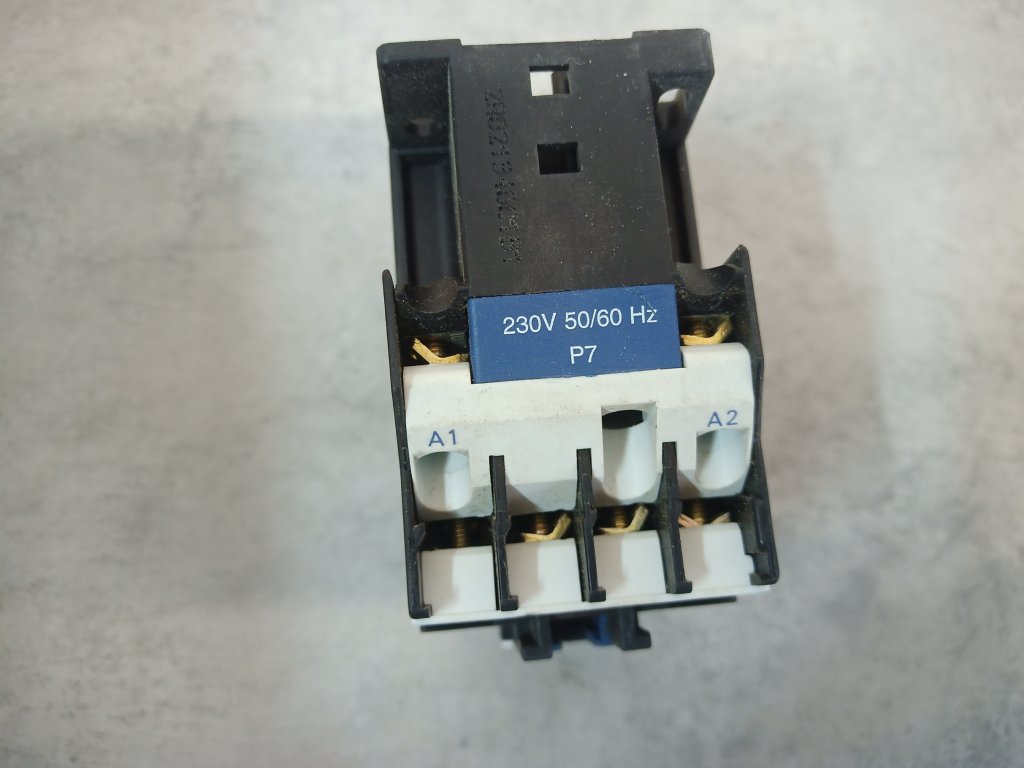

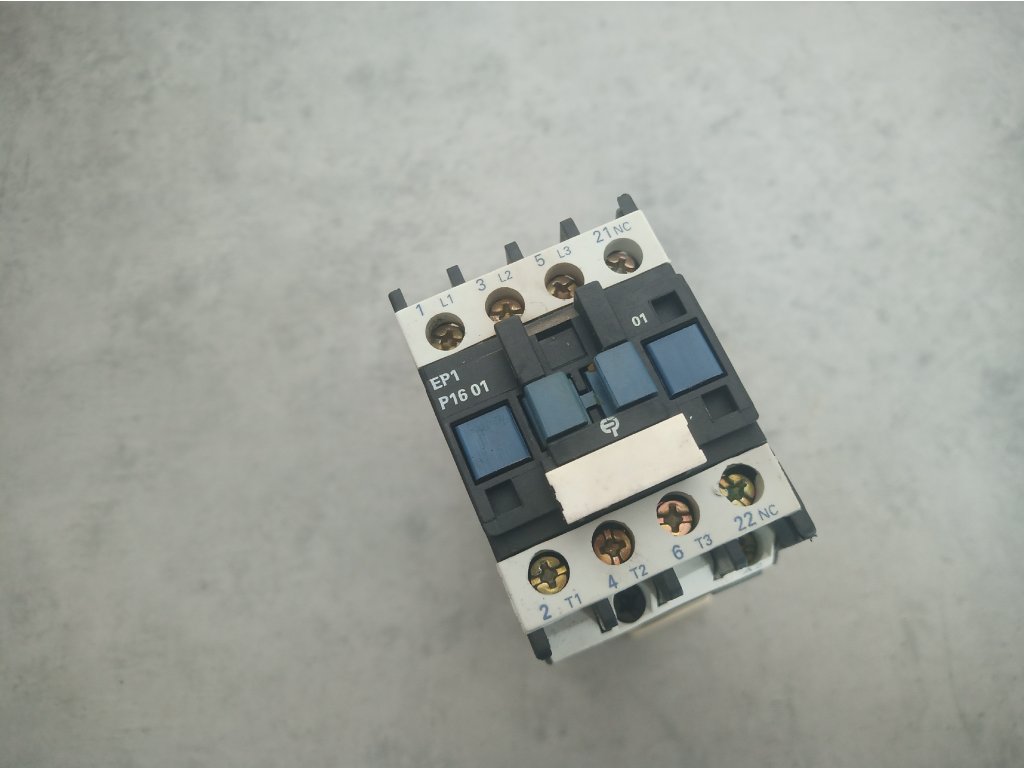

Rozměry hloubka: 70mm - EP1C16 10 cívka 230V P7 a M7
- pro 230V 4kW
- pro 400V 7,5kW
- pro 690V 7,5kW
AC1 Ie = 25A
Napětí Ui =1000 V
Proud Ith: 25 A
Rozměry šířka: 45mm
Rozměry výška. 80mm
Rozměry hloubka: 70mm

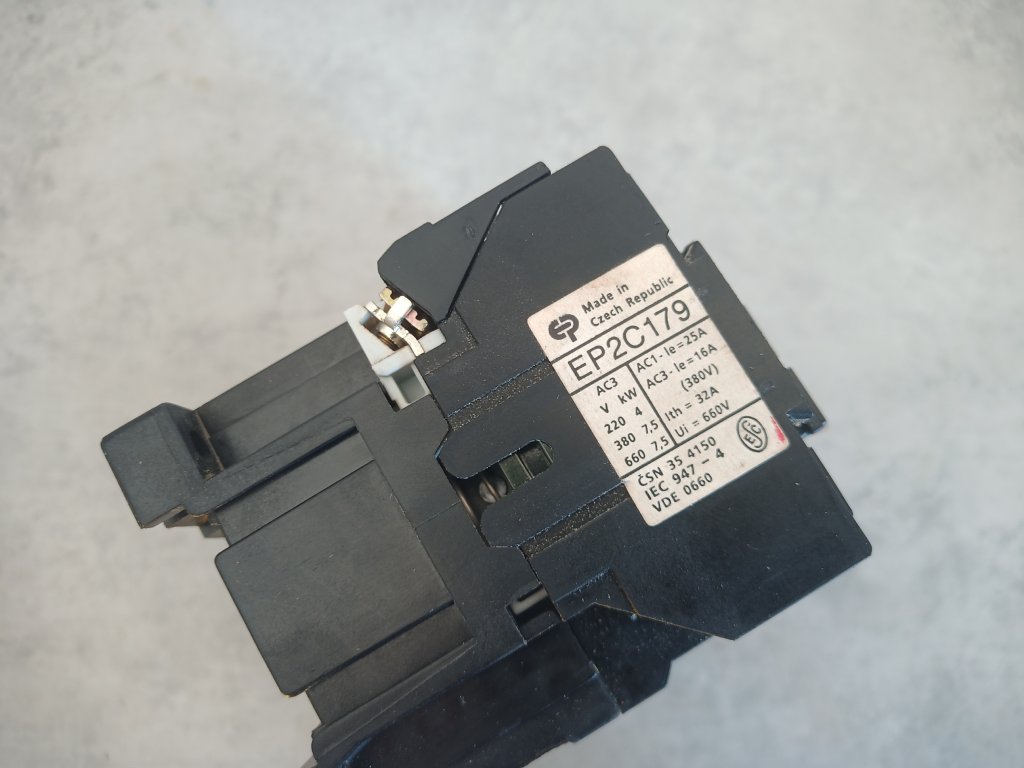

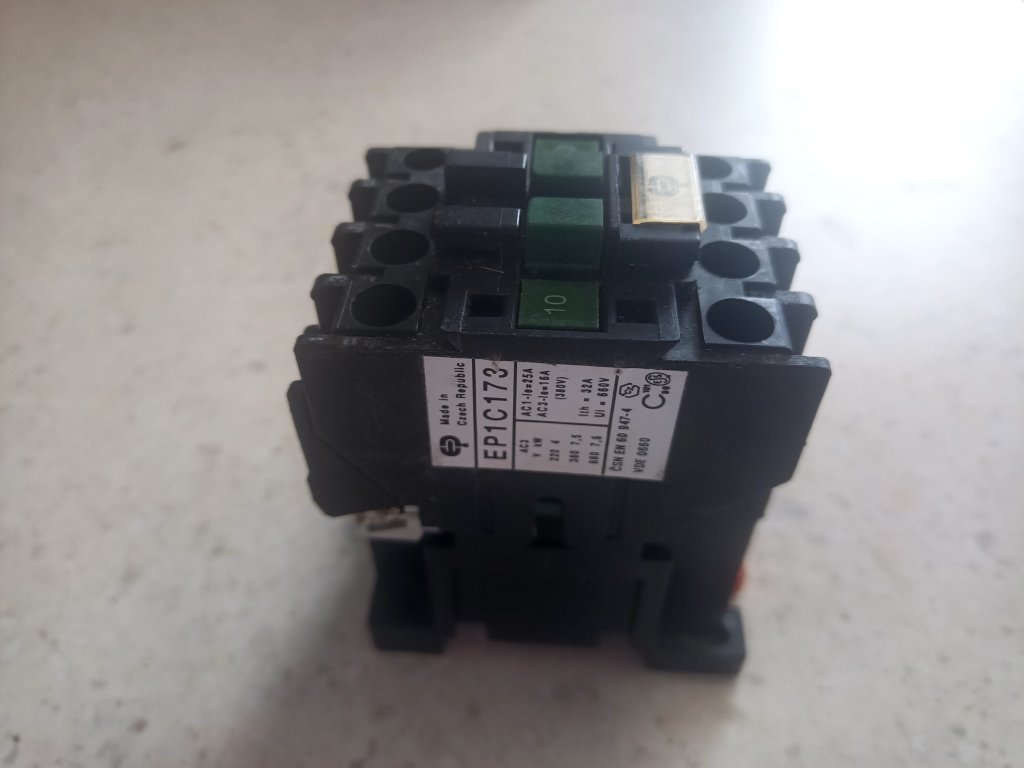

- EP1C17 3 cívka 220V
- pro 220V 4kW
- pro 3800V 7,5kW
- pro 660V 7,5kW
AC1 Ie = 25A
Napětí Ui =1000 V
Proud Ith: 16 A
Rozměry šířka: 45mm
Rozměry výška. 84mm
Rozměry hloubka: 71mm

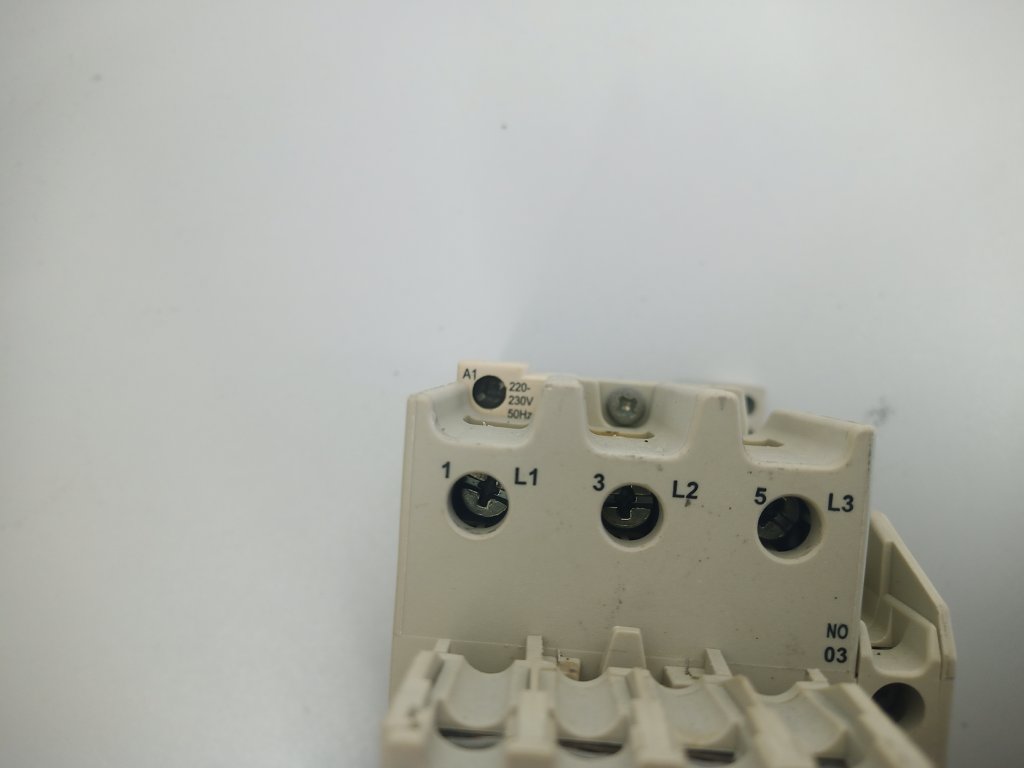

- EPM C20.11 cívka 220 - 230V
- Ovládací napětí 220..230 V
- Ovládací frekvence 50 Hz
- Hlavní kontakty NO 3
- Pomocné kontakty NO 1
- Pomocné kontakty NC 1
- Tepelný proud [A] 80
- Pracovní proud AC-1 400V 32
- Pracovní proud AC-3 400V [A] 20
- Výkon AC-3 400V [kW] 10
- Výkon AC-4 400V 3
- Výkon AC-4 500V 4 A
- Rozměry šířka: 56mm
Rozměry výška. 90mm
Rozměry hloubka: 91mm
- EPM C25.11 cívka 220V
- pro 220V 7,5kW
pro 380V 11kW
pro 5000V 11kW
pro 690V 11kW
AC1 Ie = 50A
Napětí Ui =690 V
Proud Ith: 50 A
Rozměry šířka: 56mm
Rozměry výška. 87mm
Rozměry hloubka: 89mm
- pro 220V 7,5kW
- EP1C30 10 AC3 cívka 230V
- pro 230V 7,5kW
- pro 400V 15kW
- pro 690V 15kW
AC1 Ie = 40A
AC3 Ie = 40A
Napětí Ui =690 V
Proud Ith: 40 A
Rozměry šířka: 57mm
Rozměry výška. 90mm
Rozměry hloubka: 80mm

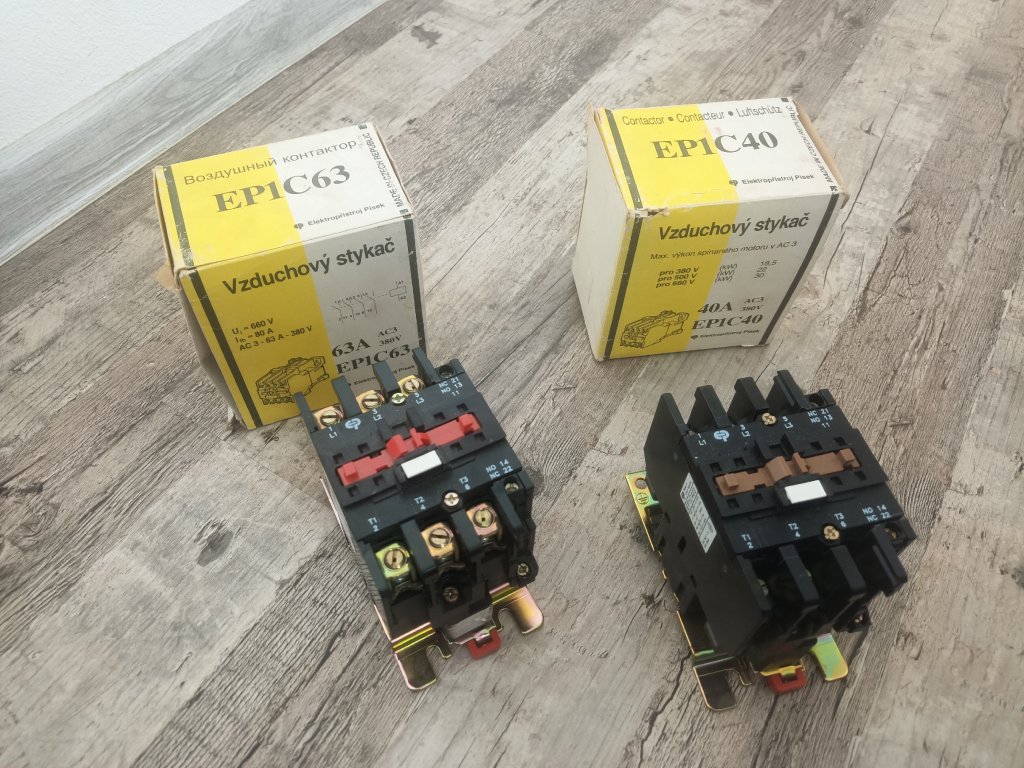

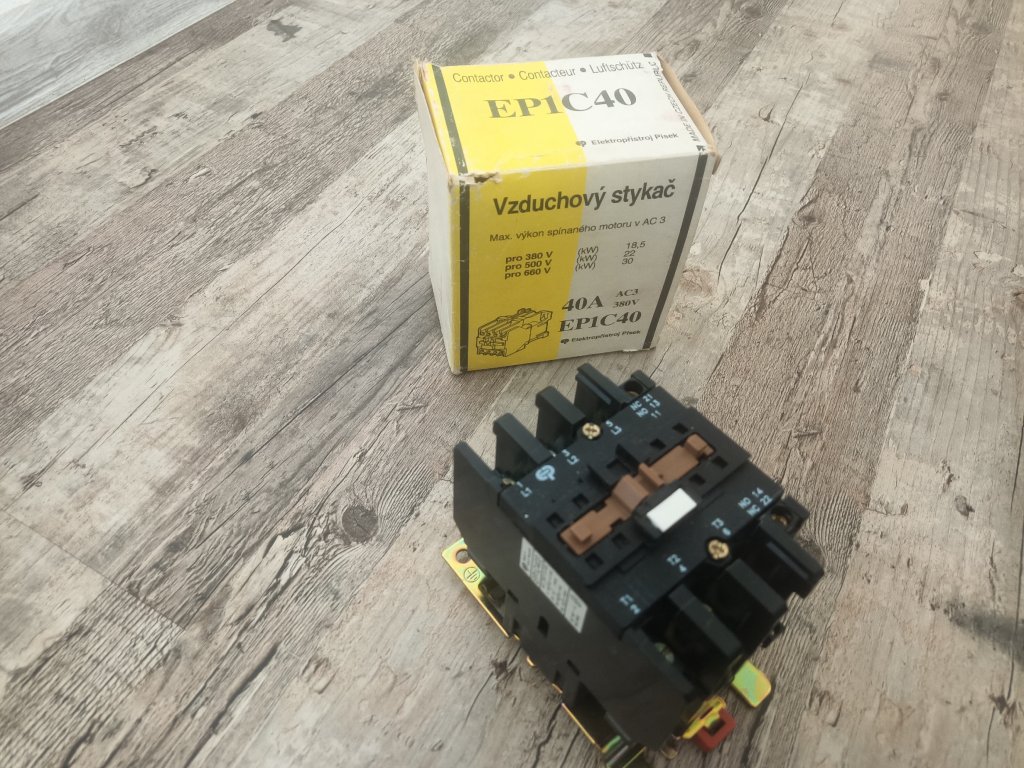

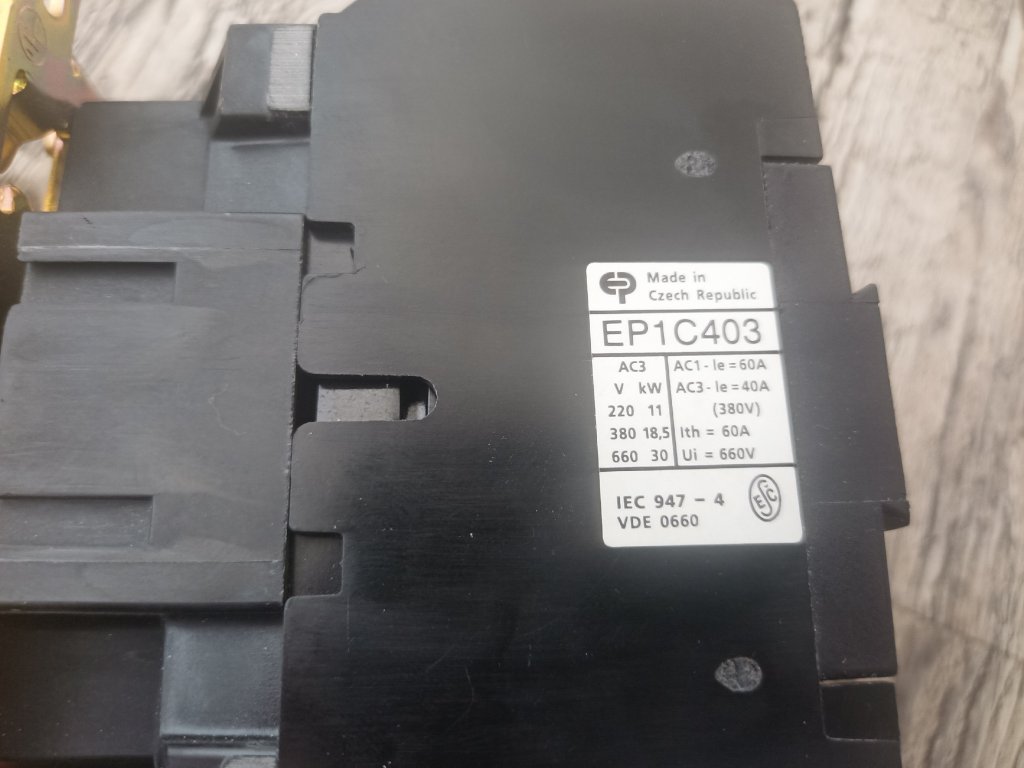

- EP1C40 AC3
- pro 380V 18,5kW
- pro 500V 22kW
- pro 660V 30kW
AC1 Ie = 60A
AC3 Ie = 40A
Napětí Ui =660 V
Proud Ith: 60 A
Rozměry šířka: 75mm
Rozměry výška. 100mm
Rozměry hloubka: 110mm

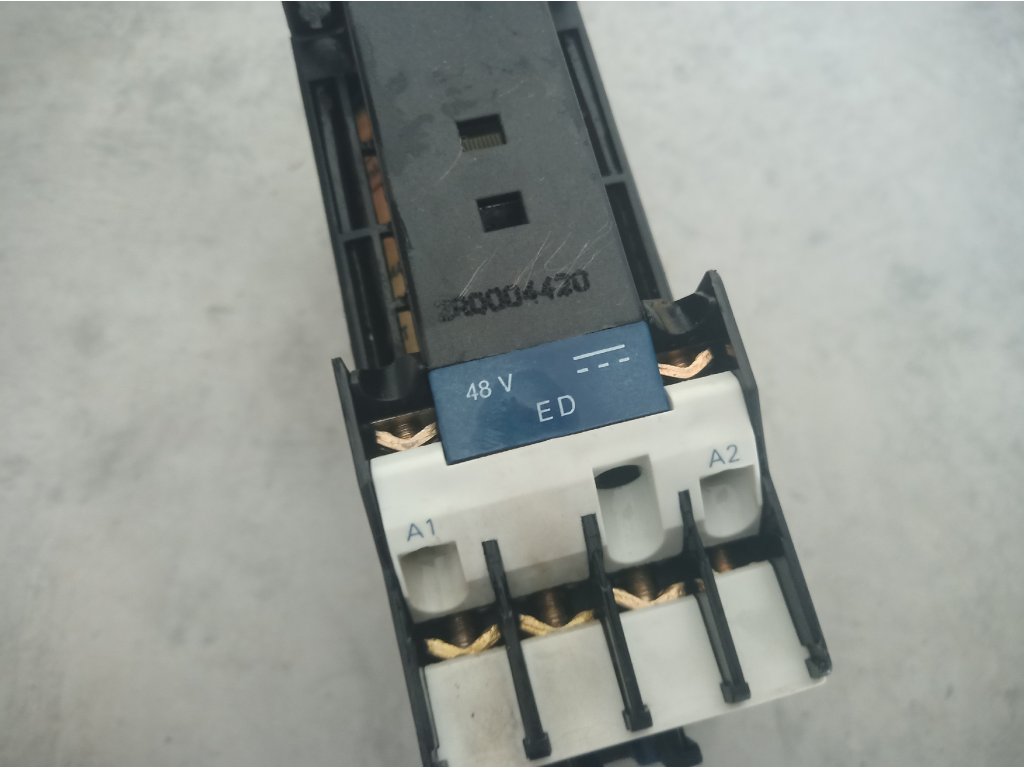

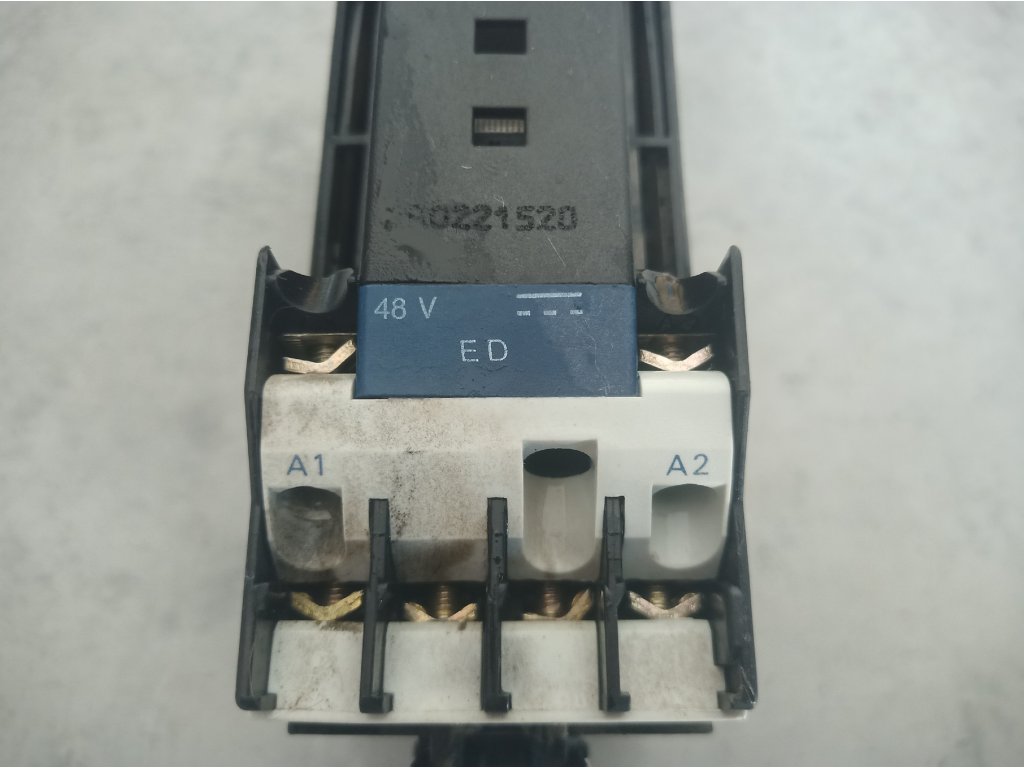

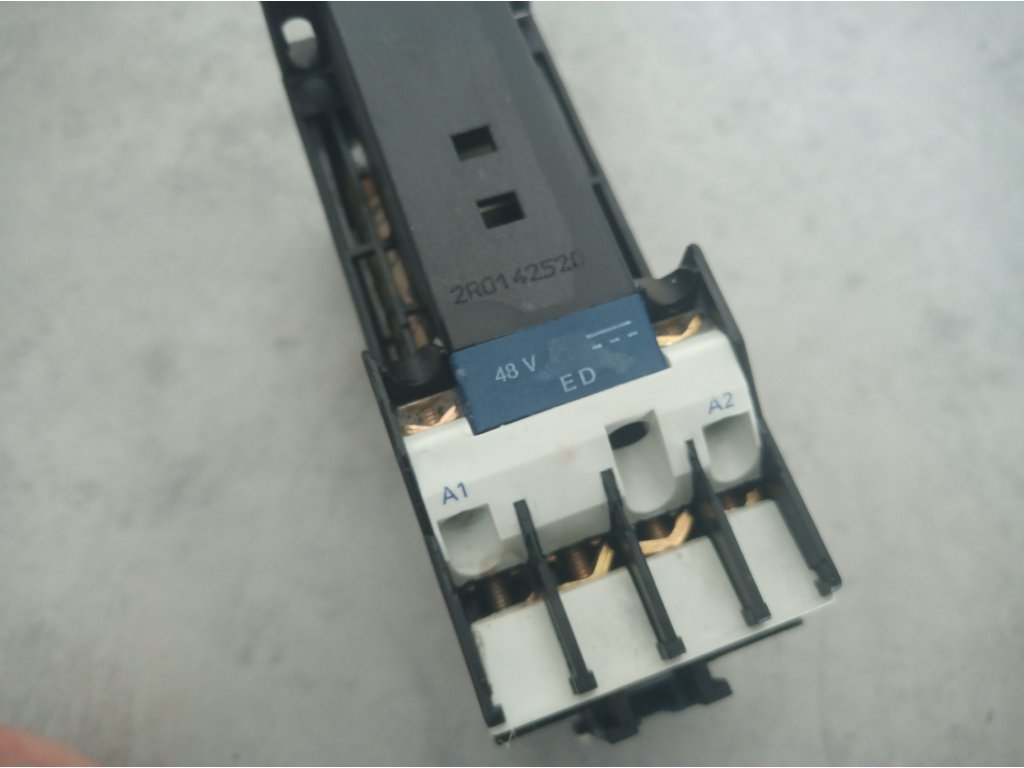

- EPM C44M 48/10V DC
- počet hl. kontaktů NO / NC: 3 / 0
počet pomocných. kontaktů NO / NC: 1 /1
Jmenovité izolační napětí Ui [V]: 690
Impulzní výdržné napětí Uimp [kV]: 8
Jmenovitý tepelný proud Ith [A]: 85 - pro 220-230V 15kW
- pro 380V 22kW
- pro 500V 30kW
- pro 660V 30kW
Rozměry šířka: 75mm
Rozměry výška. 100mm
Rozměry hloubka: 110mm
- počet hl. kontaktů NO / NC: 3 / 0

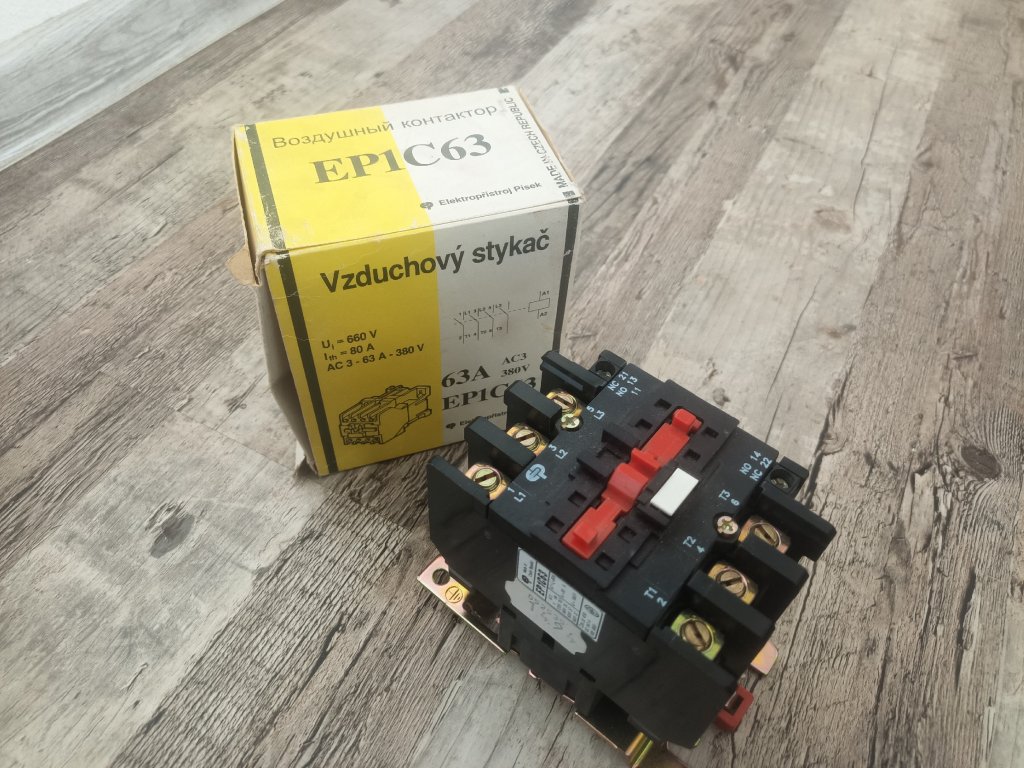

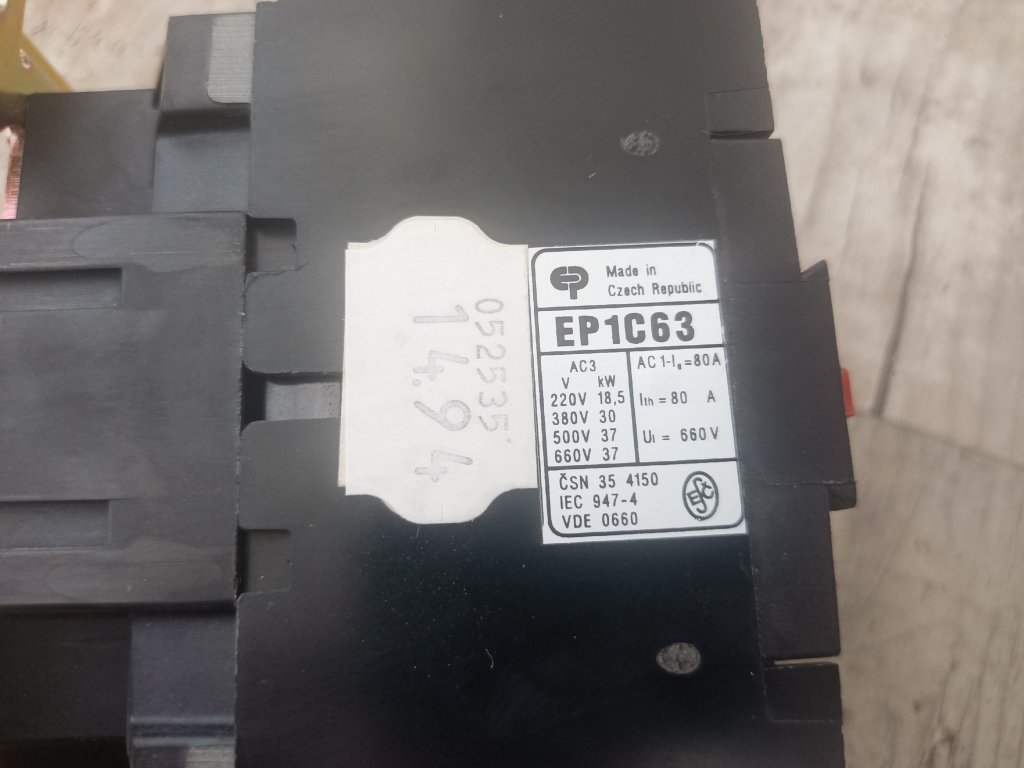

- EP1C63 AC3
- pro 220V 18,5kW
- pro 380V 30kW
- pro 500V 37kW
- pro 660V 37kW
AC1 Ie = 80A
Napětí Ui =660 V
Proud Ith: 80 A
Rozměry šířka: 75mm
Rozměry výška. 100mm
Rozměry hloubka: 110mm

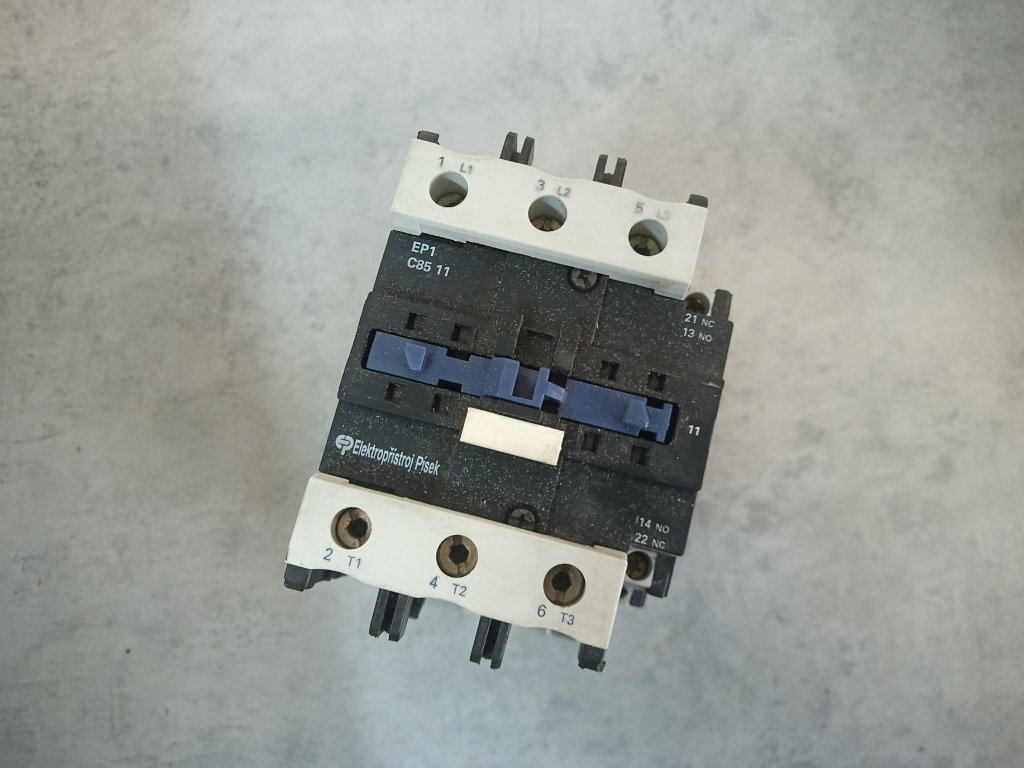

- EP1C85 11 cívka 230V
- pro 230V 22kW
- pro 400V 45kW
- pro 690V 5kW
AC1 Ie = 125A
Napětí Ui = 690 V
Proud Ith: 125 A
Rozměry šířka: 85mm
Rozměry výška. 120mm
Rozměry hloubka: 127mm
- EP1C093M AC3 cívka 220V
- pro 220V 2,2W
- pro 380V 4kW
- pro 500V 5,5kW
- pro 660V 5,5kW
AC1 Ie = 25A
Napětí Ui =660 V
Proud Ith: 25 A
AC3 Ie(380V) = 9A
Rozměry šířka: 45mm
Rozměry výška. 79mm
Rozměry hloubka: 71mm
- EP1C099M AC3 cívka 220V
- pro 220V 2,2kW
- pro 380V 4kW
- pro 500V 5,5kW
- pro 660V 5,5kW
AC1 Ie = 25A
AC3 Ie(380V) = 9A
Napětí Ui =660 V
Proud Ith: 25 A
Rozměry šířka: 45mm
Rozměry výška. 79mm
Rozměry hloubka: 71mm

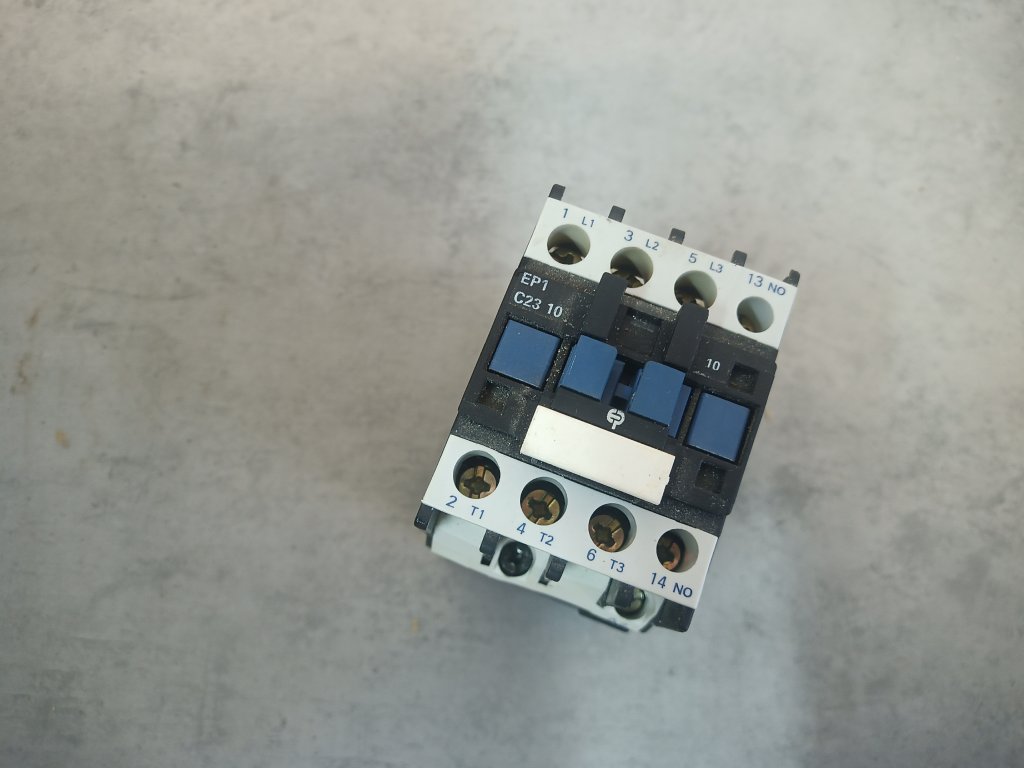

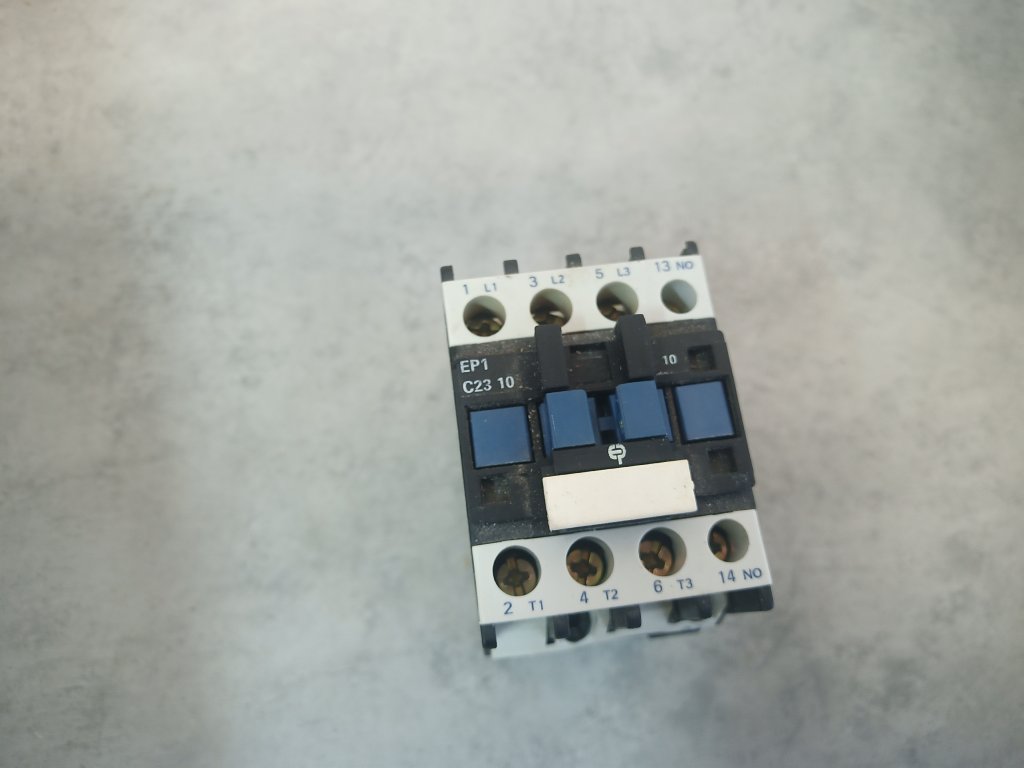

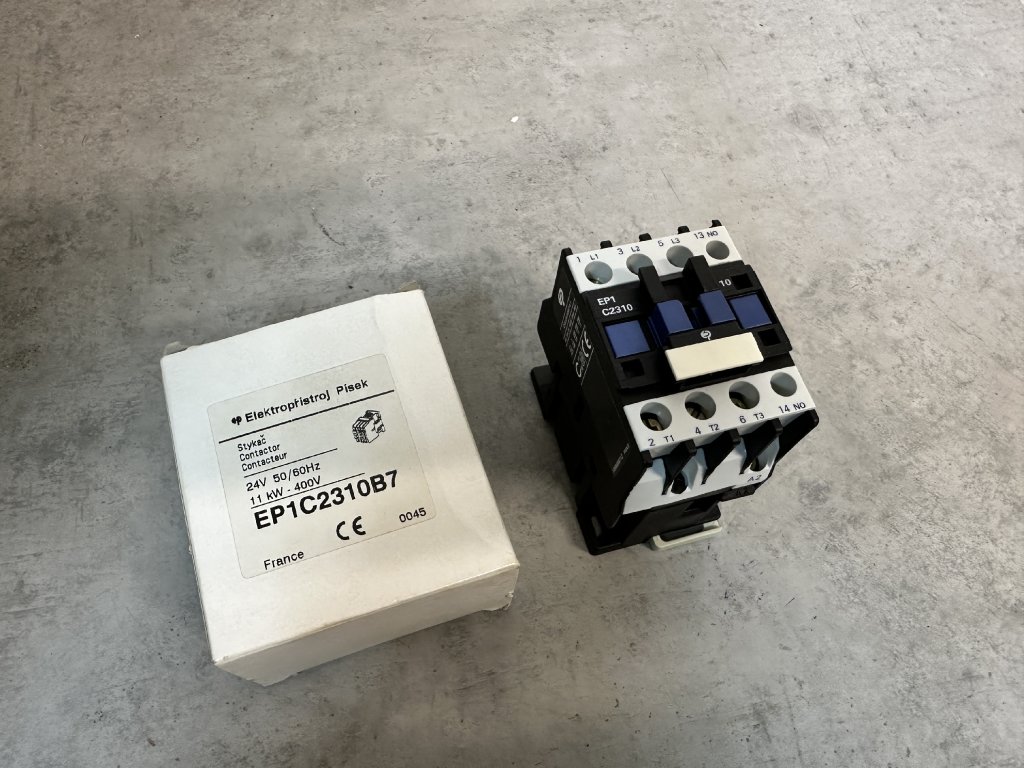

- EP1C2310 Q7 AC3 cívka 380V - 400V
- pro 220V 5,5kW
- pro 400V 11kW
- pro 690V 11kW
AC1 Ie = 32A
Napětí Ui =1000 V
Proud Ith: 32 A
Rozměry šířka: 45mm
Rozměry výška. 79mm
Rozměry hloubka: 71mm
-

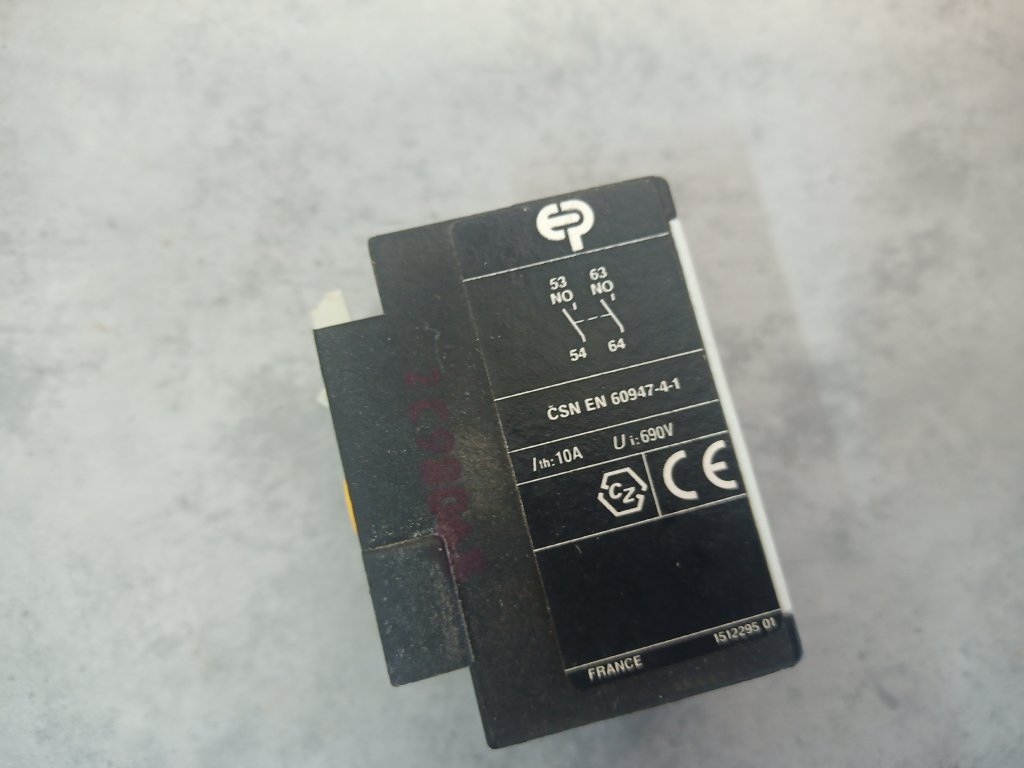

Pomocný kontakt EP1 A11 1Z+1V 013914 k motorovým spouštěčům montáž čelně Schneider Electric
Jmenovité izolační napětí Ui: 690 V
Smluvený tepelný proud Ith: 10 A
ČSN EN 60947-4-1
Příslušenství pro: motorové jističe EP 1-M -

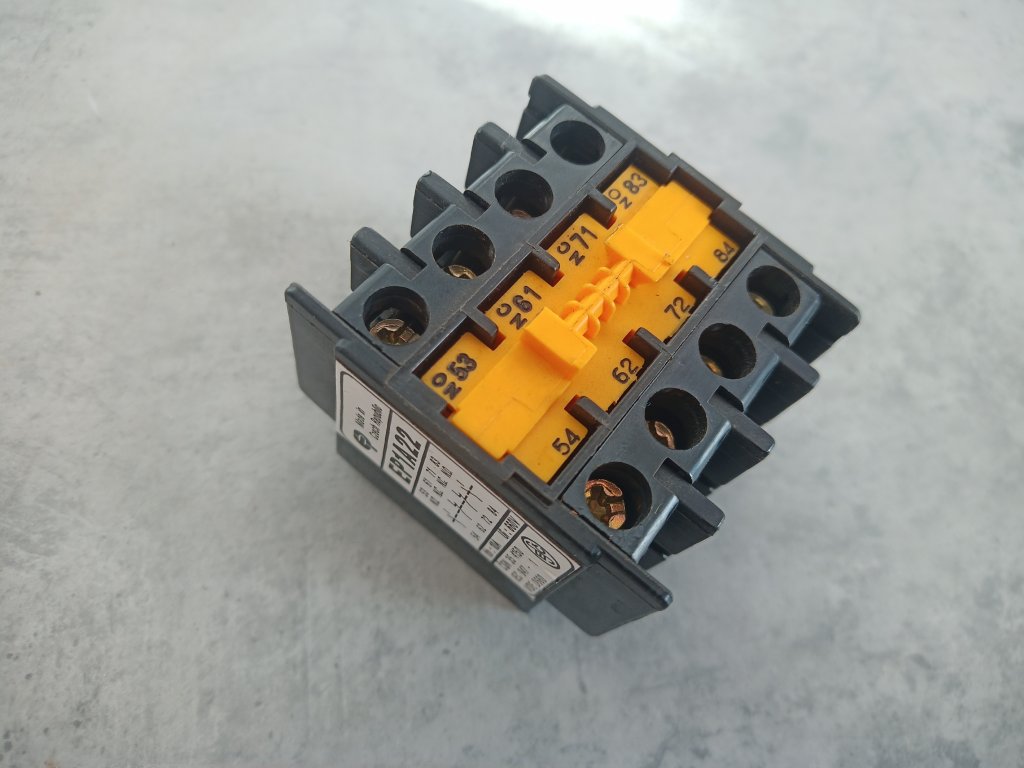

EP1 A22 Blok pomocných kontaktů, montáž čelně, 2Z +2V Elektropřístroj
- Jmenovité izolační napětí Ui: 690 V
- Smluvený tepelný proud Ith: 10 A
- Příslušenství pro: Motorové jističe EP1-M
- ČSN EN 60947-4-1
-

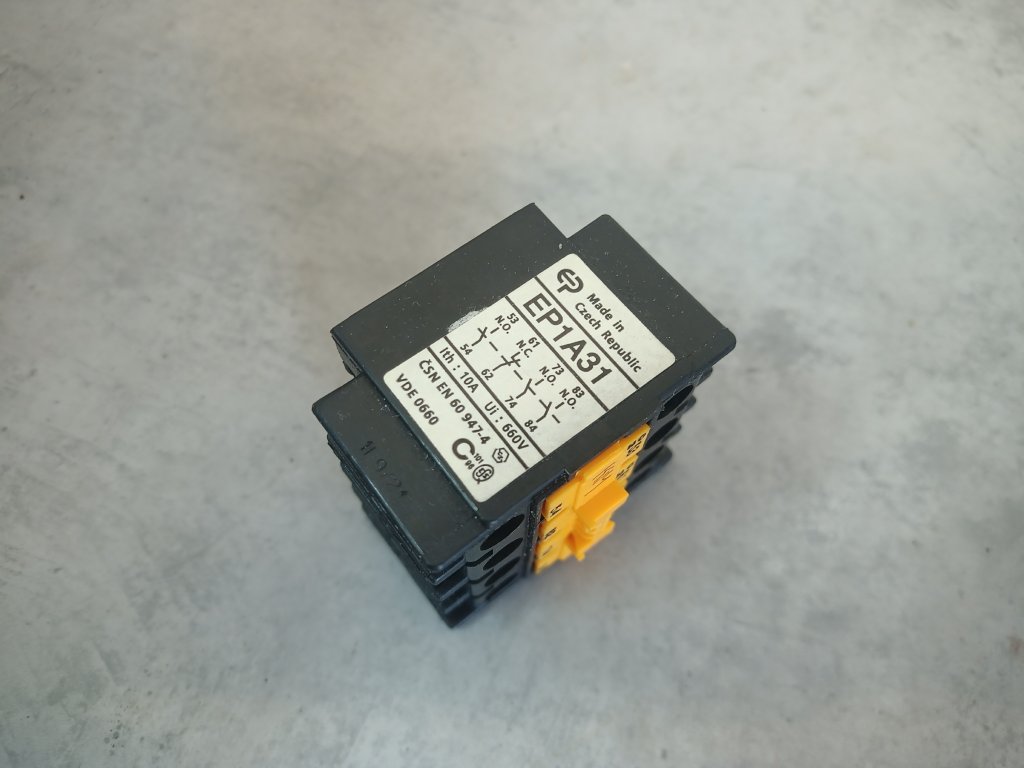

EP1 A31 Blok pomocných kontaktů, montáž čelně, 3V(NO) +1Z(NC) Elektropřístroj
- nově LADN31
- Jmenovité izolační napětí Ui: 690 V
- Smluvený tepelný proud Ith: 10 A
- Příslušenství pro: Motorové jističe EP1-C,P
- ČSN EN 60947-4-1
-

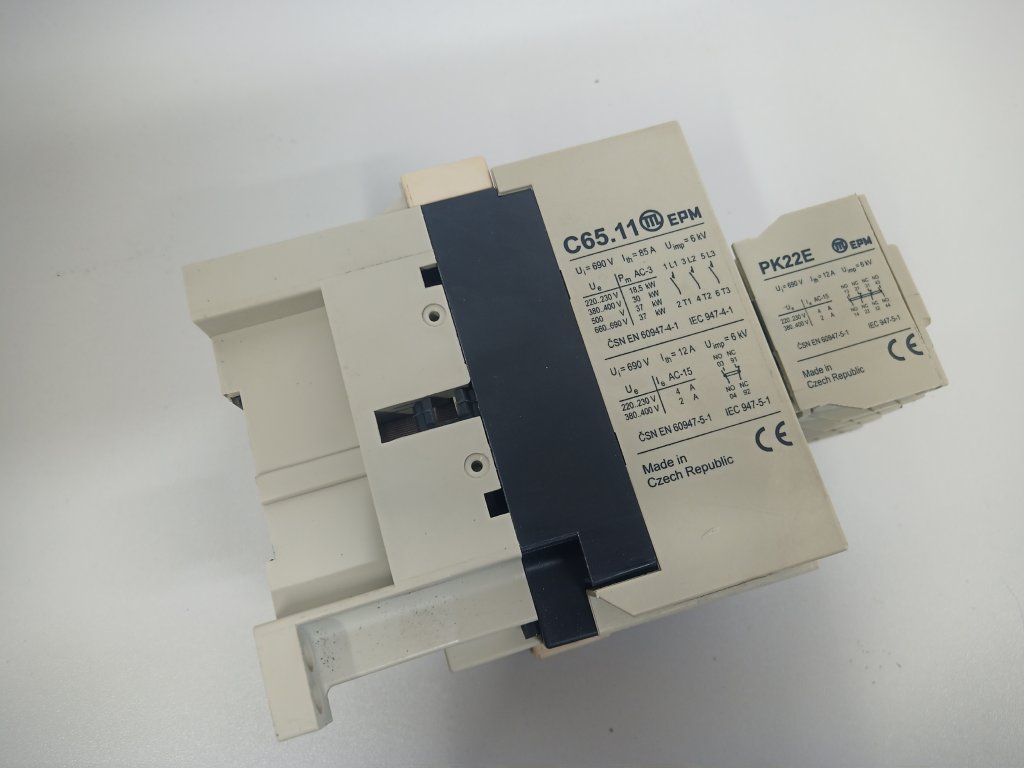

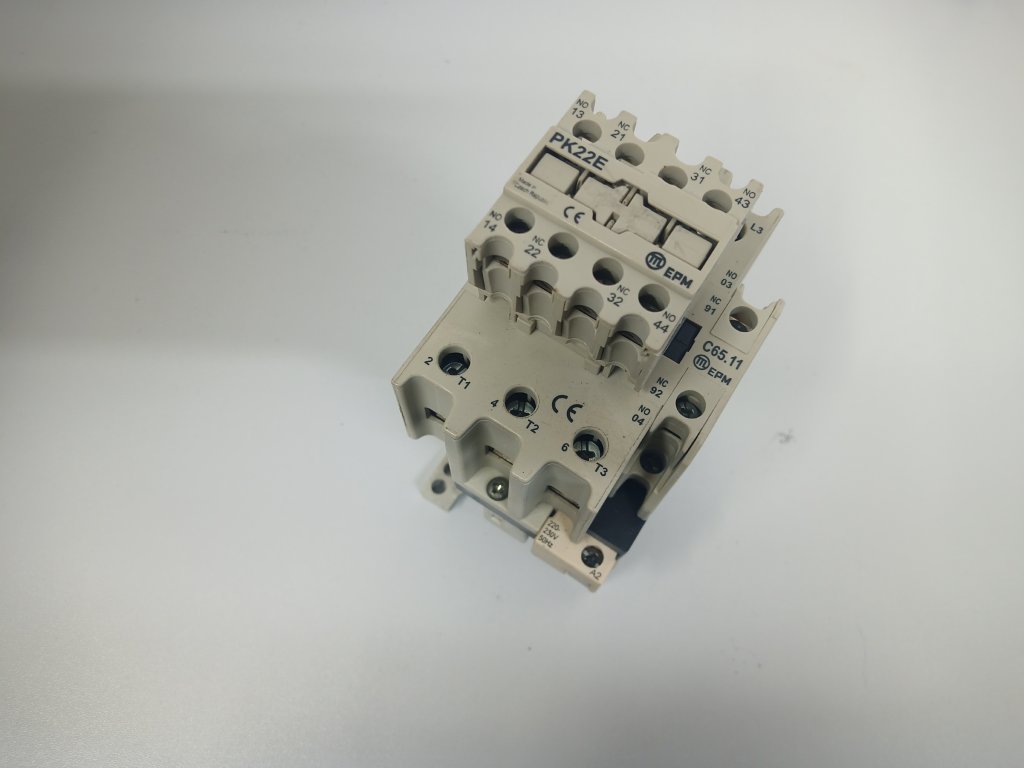

EPM PK22E Blok pomocných kontaktů, pro stykače C
Jmenovité izolační napětí Ui: 690 V
Smluvený tepelný proud Ith: 12 A
Šířka 44,4 Výška 45,5 Hloubka 37,5
Příslušenství pro: stykače C1.C2.C3.C4
Pomocné kontakty NO 2 / Pomocné kontakty NC

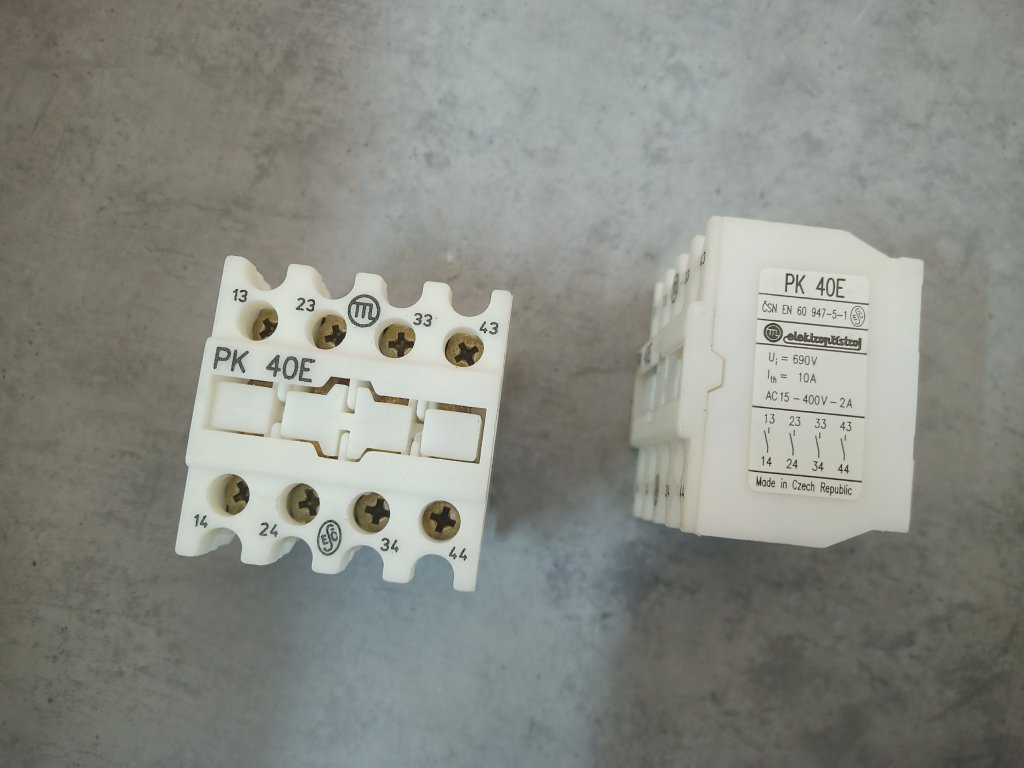

ČSN EN 60947-4-1 - PK40E - jednotka pomocných kontaktů 4NO pro stykače typu C9 až C150
Pomocné kontakty NO 4
Tepelný proud [A] 12
Pracovní proud AC-15 230V 4
Pracovní proud AC-15 400V 2
Šířka 44,4
Výška 45,5
Hloubka 37,5
Hmotnost 0,05
Hmotnost vlastní v kg 0,05
Doplňkový kód PK
Určeno pro přístroje řady C1.C2.C3.C4
Skupina zboží P01
Registrační číslo 111164840000
Doplňkové parametry
| Kategorie: | Staré elektro příslušenství |
|---|---|
| Záruka: | 1/2 roku |
