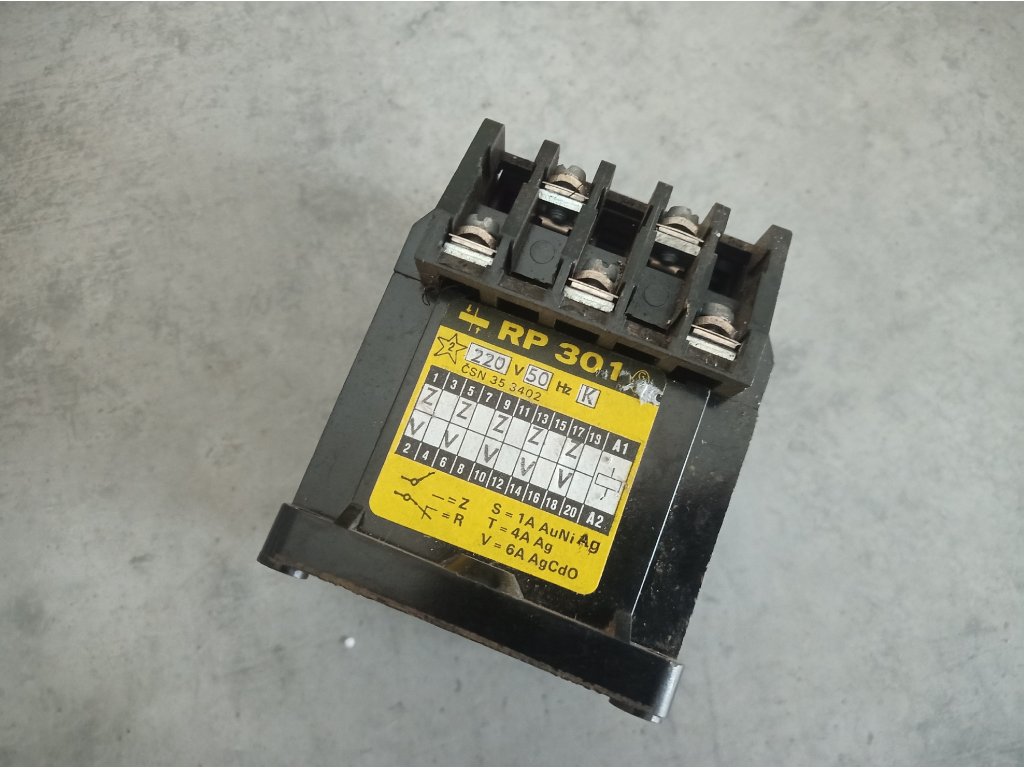

Univerzální relé RP 300 / RP 301 P 110V / 220V 50Hz B / C ; RP 300 24V E

Detailní popis produktu

relé

• univerzální relé RP300 a RP301
• Mnohokontaktní univerzální relé v provedení s masivními kontakty (trvalý proud 6 A), středními kontakty (trvalý proud 4 A), nebo malými kontakty (trvalý proud 2 A), případně jejich kombinací. Relé obsahuje až 10 NO, nebo NC kontaktů. Kontakty jsou ve třech provedeních – provedení „S“ = slaboproudé, „T“ pro střední výkon mají dvojité styčné plochy, aby byla zajištěna vysoká spolehlivost spínání. Provedení kontaktů s označením „V“ jsou výkonové kontakty s jednou styčnou plochou.

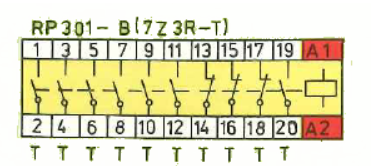

• RP 301 110 / 220V 50 Hz B
  • Druh kontaktu - T
  • materiál AG
    • Zapínací schopnost - 10 A ss /  10 A st ef.
  • Trvalý proud - 4 A ss nebo st
  • Vypínací proud při 220 V - 4 A st / cos φ = 0,4
  • Provedení B
    • Druh a počet kontaktů T -  7Z, 3R

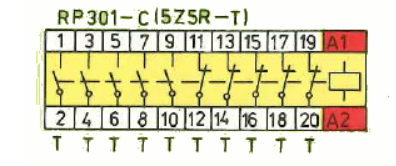

• RP 301 220V 50 Hz C
  • Druh kontaktu - T
  • materiál AG
    • Zapínací schopnost - 10 A ss /  10 A st ef.
  • Trvalý proud - 4 A ss nebo st
  • Vypínací proud při 220 V - 4 A st / cos φ = 0,4
  • Provedení C
    • Druh a počet kontaktů T -  5Z, 5R
• RP 300 220V 50 Hz E
  • Druh kontaktu - VT
  • materiál
    • T- AG - Zapínací schopnost - 10 A ss /  10 A st ef.
    • V - Ag CdO - Zapínací schopnost - 20 A ss / 10 A st ef.
  • Trvalý proud - 4 A ss nebo st / 6 A ss nebo st
  • Vypínací proud při 220 V - 4 A st / cos φ = 0,4 / 6 A st / cos φ = 0,4
  • Provedení E
    • Druh a počet kontaktů T -  2Z, 3R; V - 3Z
• RP 300 / 301 24V 50 Hz E
  • Druh kontaktu - SS
  • materiál
    • T- AG - Zapínací schopnost - 10 A ss /  10 A st ef.
    • V - Ag CdO - Zapínací schopnost - 20 A ss / 10 A st ef.
  • Trvalý proud - 4 A ss nebo st / 6 A ss nebo st
  • Vypínací proud při 220 V - 4 A st / cos φ = 0,4 / 6 A st / cos φ = 0,4
  • Provedení E
    • Druh a počet kontaktů T -  2Z, 2R; V - 3Z
• RP 300 48V 50 Hz E
  • Druh kontaktu - SS
  • materiál
    • T- AG - Zapínací schopnost - 10 A ss /  10 A st ef.
    • V - Ag CdO - Zapínací schopnost - 20 A ss / 10 A st ef.
  • Trvalý proud - 4 A ss nebo st / 6 A ss nebo st
  • Vypínací proud při 220 V - 4 A st / cos φ = 0,4 / 6 A st / cos φ = 0,4
  • Provedení E
    • Druh a počet kontaktů T -  5Z, 2R; V - 3Z
• RP 300 220V 50 Hz C
  • Druh kontaktu - SS
  • materiál
    • T- AG - Zapínací schopnost - 10 A ss /  10 A st ef.
    • V - Ag CdO - Zapínací schopnost - 20 A ss / 10 A st ef.
  • Trvalý proud - 4 A ss nebo st / 6 A ss nebo st
  • Vypínací proud při 220 V - 4 A st / cos φ = 0,4 / 6 A st / cos φ = 0,4
  • Provedení C
    • Druh a počet kontaktů T -  5Z, 5R
• RP 300 24V 50 Hz C
  • Druh kontaktu - SS
  • materiál
    • T- AG - Zapínací schopnost - 10 A ss /  10 A st ef.
    • V - Ag CdO - Zapínací schopnost - 20 A ss / 10 A st ef.
  • Trvalý proud - 4 A ss nebo st / 6 A ss nebo st
  • Vypínací proud při 220 V - 4 A st / cos φ = 0,4 / 6 A st / cos φ = 0,4
  • Provedení C
    • Druh a počet kontaktů T -  5Z, 5R;
• RP 300 24V 50 Hz CL
  • Druh kontaktu - SS
  • materiál
    • T- AG - Zapínací schopnost - 10 A ss /  10 A st ef.
    • V - Ag CdO - Zapínací schopnost - 20 A ss / 10 A st ef.
  • Trvalý proud - 4 A ss nebo st / 6 A ss nebo st
  • Vypínací proud při 220 V - 4 A st / cos φ = 0,4 / 6 A st / cos φ = 0,4
  • Provedení L
    • Druh a počet kontaktů T -  3Z, 2R; V - 5Z

• Z – zapínací (spínací) kontakt, R – rozpínací kontakt; S – slaboproudý kontakt, T – kontakt středního výkonu, V – výkonový kontakt. Jiné kombinace, než jsou uvedeny v tabulce se nepřipouští.
• Spotřeba:
  • rozběh st: cca 35 VA(50 Hz), 40 VA (60 Hz)
  • trvale st: cca 9 VA (50 Hz), 11 VA (60 Hz)
  • rozběh ss: cca 48 W
  • trvale ss: cca 6 W
• Rychlost relé: 20 ms (přítah); 25 ms (odpad)
• Mech. životnost: 10 000 000 sepnutí (pro ac), 5 000 000 sepnutí (pro dc)
• Izolační napětí: 2000 V, 50 Hz / 1s
• Krytí: IP 00
