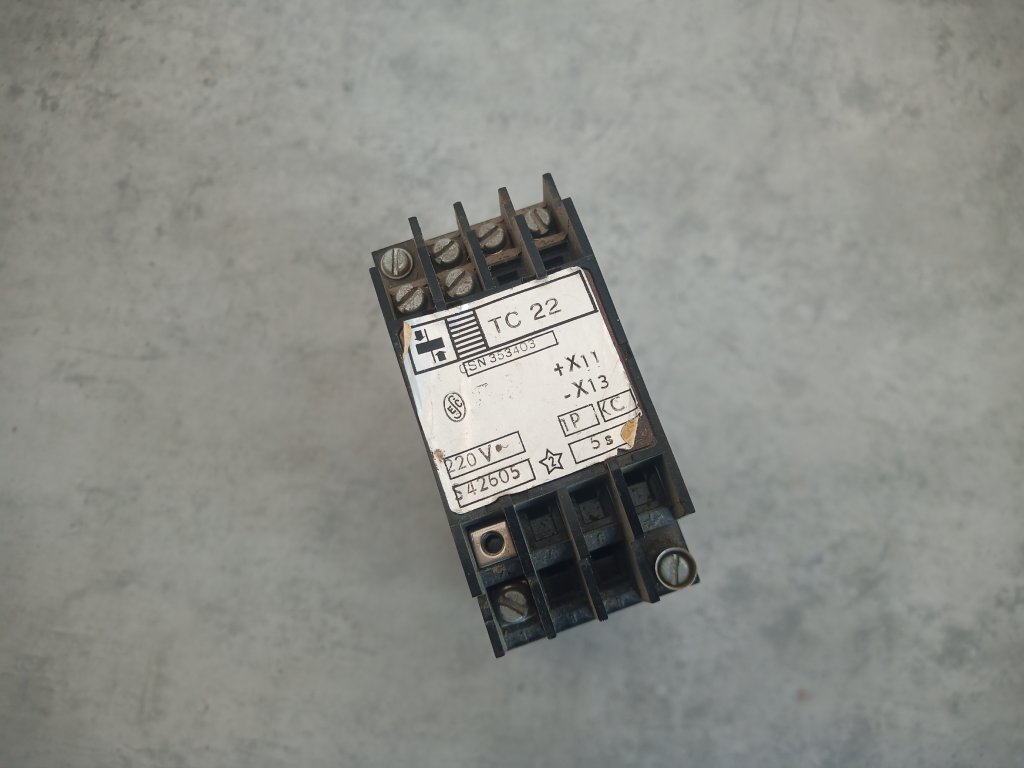

Staré časové relé TC 22 KC 220V 50Hz 5s (TC22)

Detailní popis produktu

Elektronika

• Časové relé ZPA TC 22 - S42605

• Relé TC 22 je jednoduché kondenzátorové relé s pevně nastaveným zpožděným návratem (delay-off) určené především pro řízení rozběhu třífázových motorů. Základem relé TC22 je stejnosměrné relé s obvodem s kondenzátory, který spíná jeden přepínací kontakt. Tím je zajištěno mžikové přepnutí i při pozvolném vybíjení kondenzátorů.
• Po přípojení k napájecímu napětí se přepne kontakt relé. Zároveň se začne přes odpor R2 nabíjet kondenzátor C2. Po nabití kondenzátoru, které trvá 120 ms je relé připraveno k odměření doby vypnutí, která nastane po odpojení relé od napájení. Kondenzátor C2 se vybijí přes cívku relé, rezistor R1 a R2. pokud by doba nastavená z výroby nestačila, je možné připojením kondenzátoru na svorky 11 a 13 dobu sepnutí relé prodloužit (minimální provozní napětí kondenzátoru 350 V, kladný pól na svorku 11). Doba prodloužení odpovídá cca 1 s na 5 μF přidané kapacity. Maximální doporučené prodloužení času je 30 až 35 sekund. Při použití větších kapacit je potřeba brát v úvahu jak zvýšenou nepřesnost, tak delší dobu nutnou k nabití kondenzátorů.
• Napájecí napětí: 220 V (AC 50 – 60 Hz)
• Časové zpoždění: 5 s (pro 220 V)
• Přesnost relé: 10 %
• Celková přesnost při napětí 0,8 až 1,1 Un: 25 %
• Doba buzení: 120 ms
• Příkon 2 VA
• Kontakty 1P (přepínací); 2A
• Životnost: 5*10⁵ při zátěži 2 A
• Krytí: IP10
