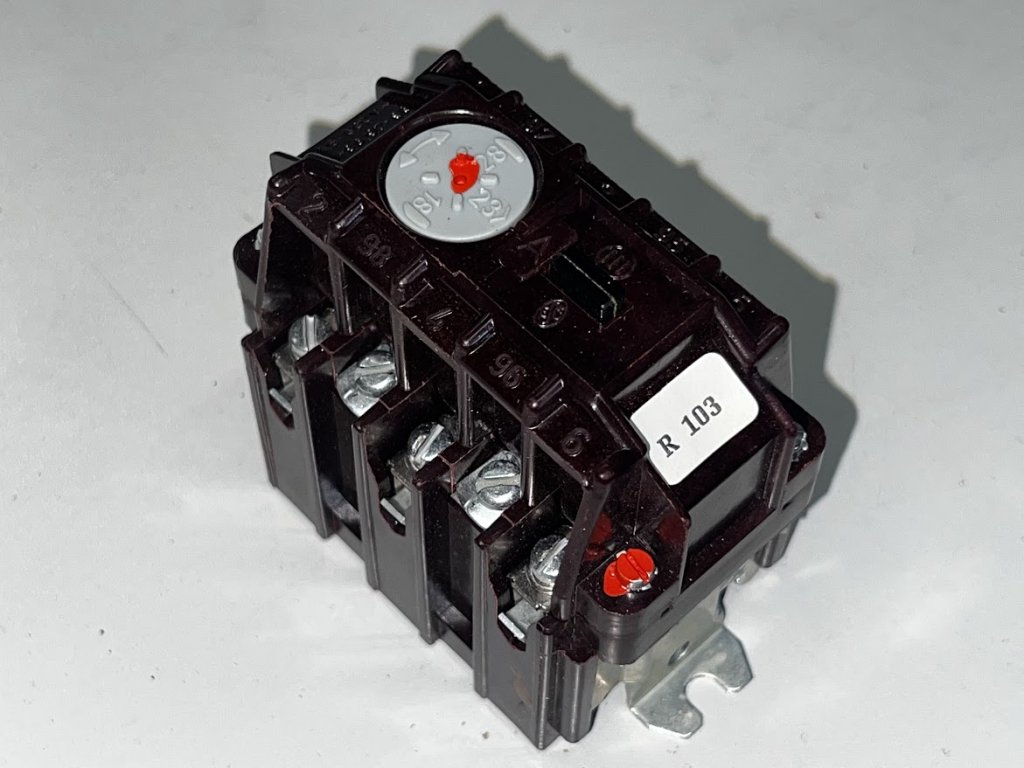

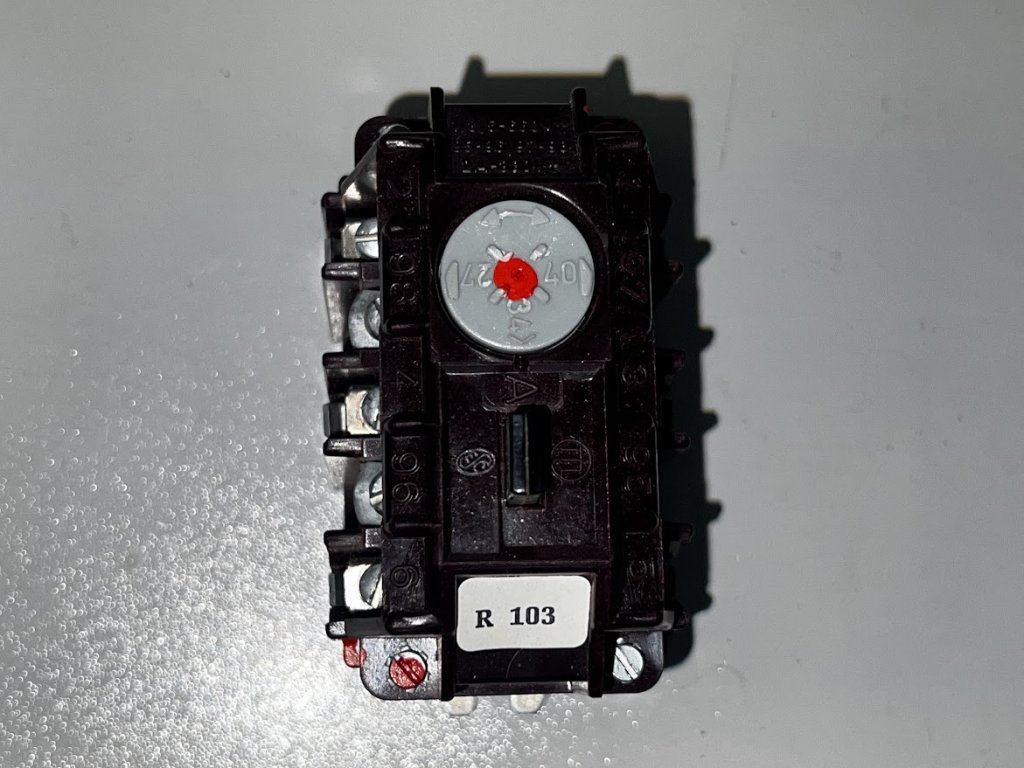

Jistící nadproudové relé R101, R101A, R102, R104 tepelná ochrana

Detailní popis produktu

relé

• R101, R101A, R102
• Nadproudové relé R100 a R101 slouží ve spojení se spínacím prvkem (zejména stykači) k ochraně motorů před přetížením a výpadkem fáze. Relé R101 se liší od relé R100 jiným proudovým rozsahem.
  Nadproudové relé se připojuje podobně jako jistič, nebo pojistky k silovým obvodům např. motoru. Relé měří procházející proud a v případě nadproudu přepne své pomocné kontakty, jimiž může být vypnut stykač, případně sepnuta signalizace poruchy.
• svorky hlavního obvodu jsou označeny 1-2, 3-4, 5-6

• svorky pomocného obvodu jsou označeny

• 95-96 (kontakt obvodu cívky stykače) a 97-98 (signalizační obvod)
• na výběr dle varianty

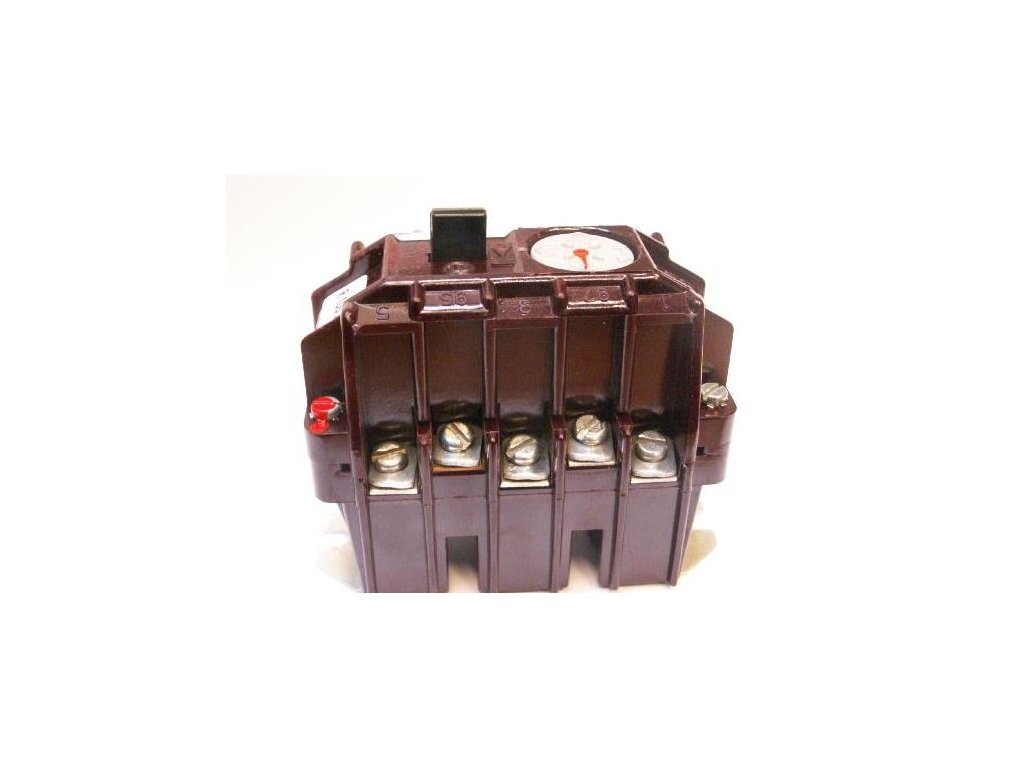

• R101

  • ABC-500V P,Q-1,2
    • 12A/15A/18A
    • 18A/23A/28A
    • 27A/34A/40A
    • 56/70/84A
  • 1,3,5-660V 95-96,97-98
    • 18A/23A/28A
    • 27A/34A/40A

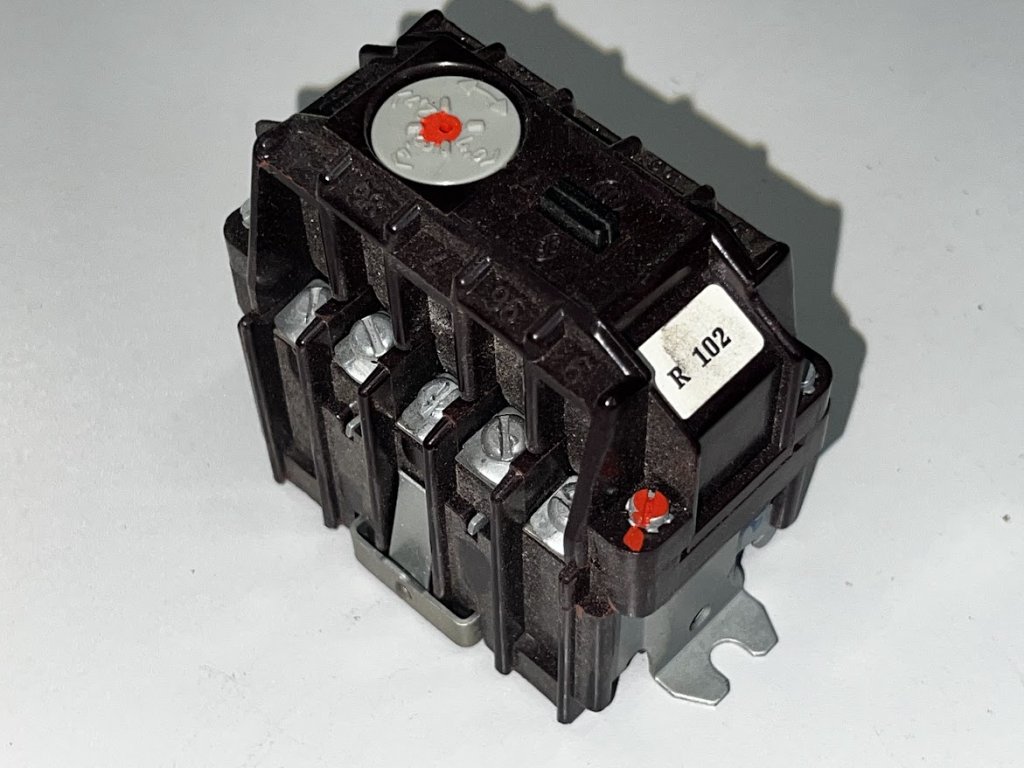

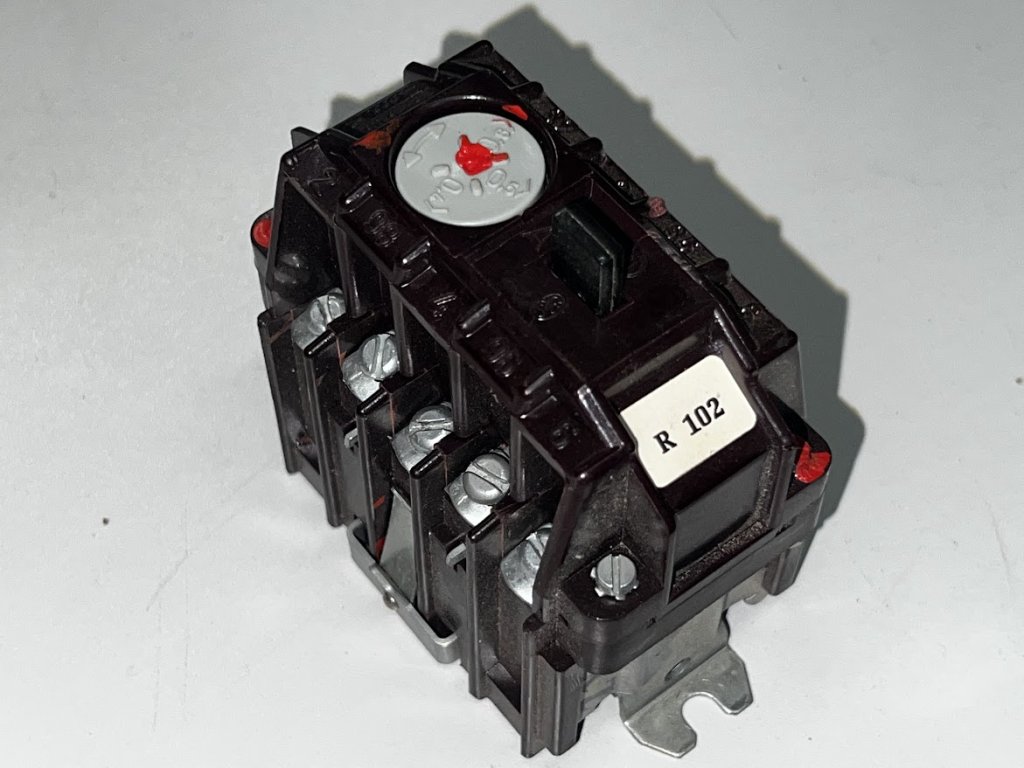

• R102
  • 1,3,5-660V 95-96,97-98

    • 0,08/0,1/0,12A
    • 0,12/0,15/0,18A
    • 0,18/0,23/0,28A
    • 0,27/0,34/0,4A
    • 0,4/0,5/0,6A
    • 0,56/0,7/0,84A
    • 0,8A/1,0A/1,2A
    • 1,2A/1,5A/1,8A
    • 1,8A/2,3A/2,8A
    • 4A/5A/6A
    • 8A/10A/12A
    • 12A/15A/18A

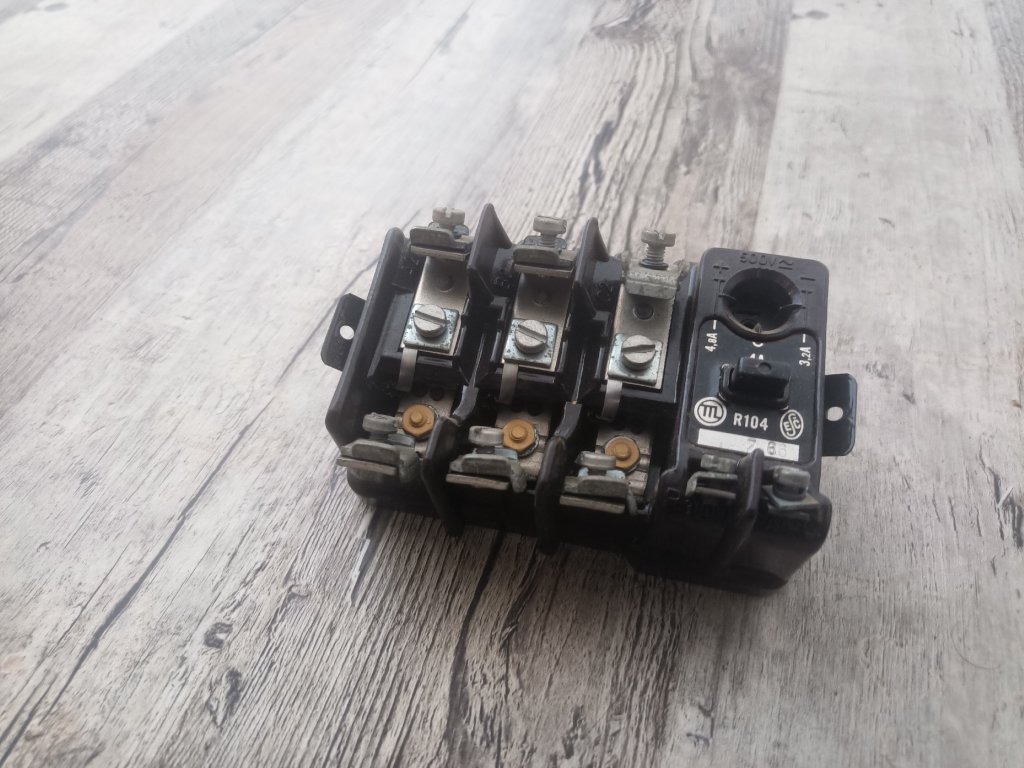

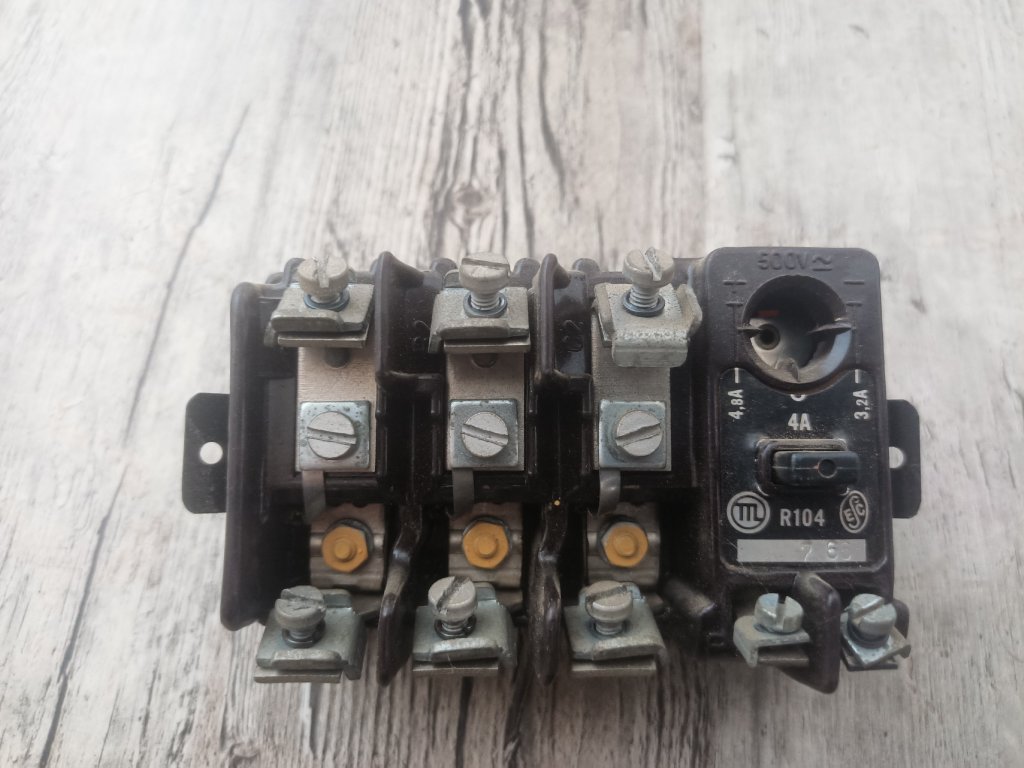

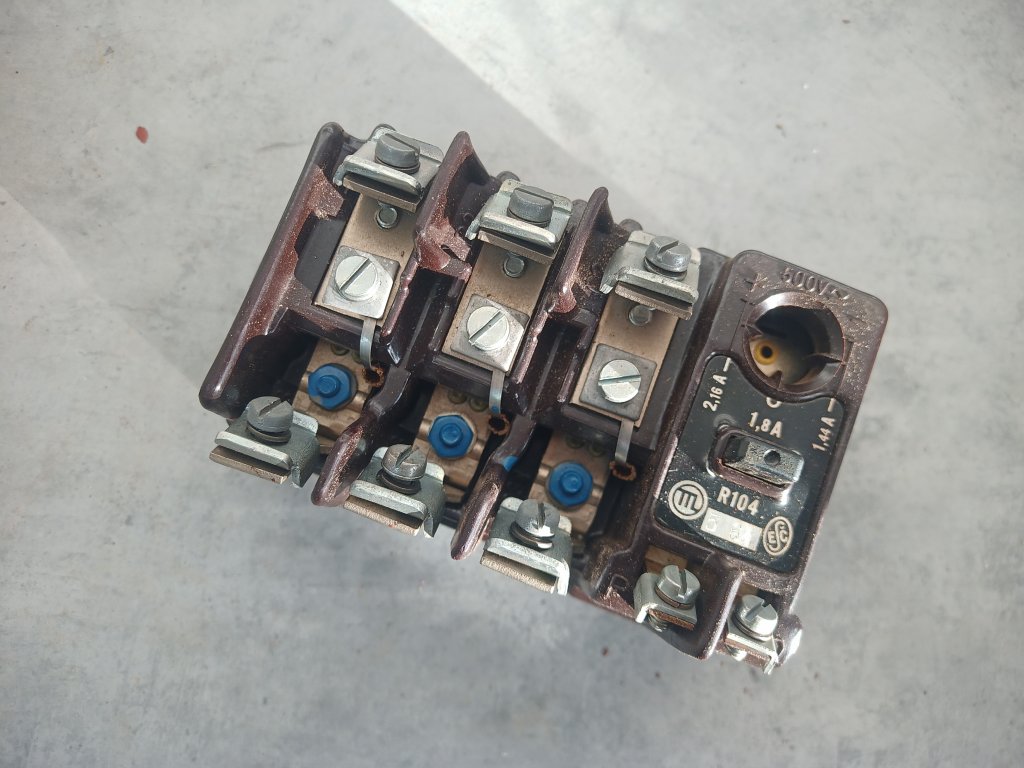

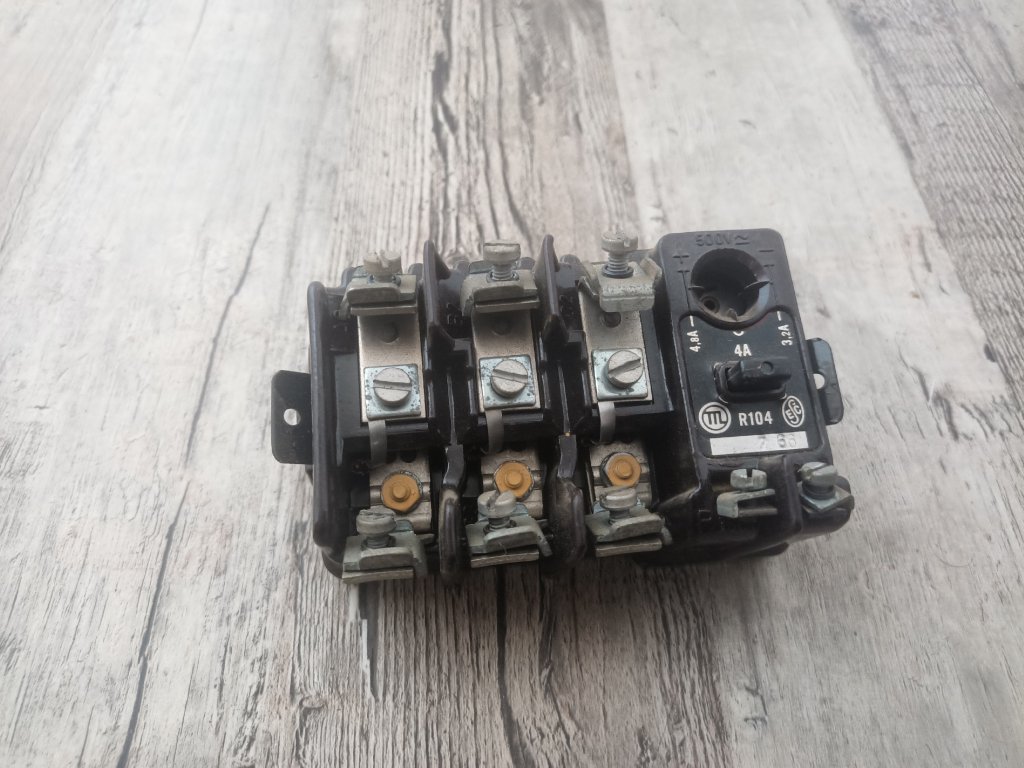

• R104
  • 0,32-0,4-0,48A
  • 0,48-0,6-0,72A
  • 0,72-0,9-1,08A
  • 1,04-1,3-1,56A
  • 1,44-1,8-2,16A
  • 2,08-2,6-3,12A
  • 3,2-4-4,8A

  • 4,8-6,0-7,2A
  • 7,2-9,0-10,8A
  • 10,4-13,0-15,6A
  • 17,6-22,0-26,4A
  • 26,4-33-39,5A
  • 10x65x50mm

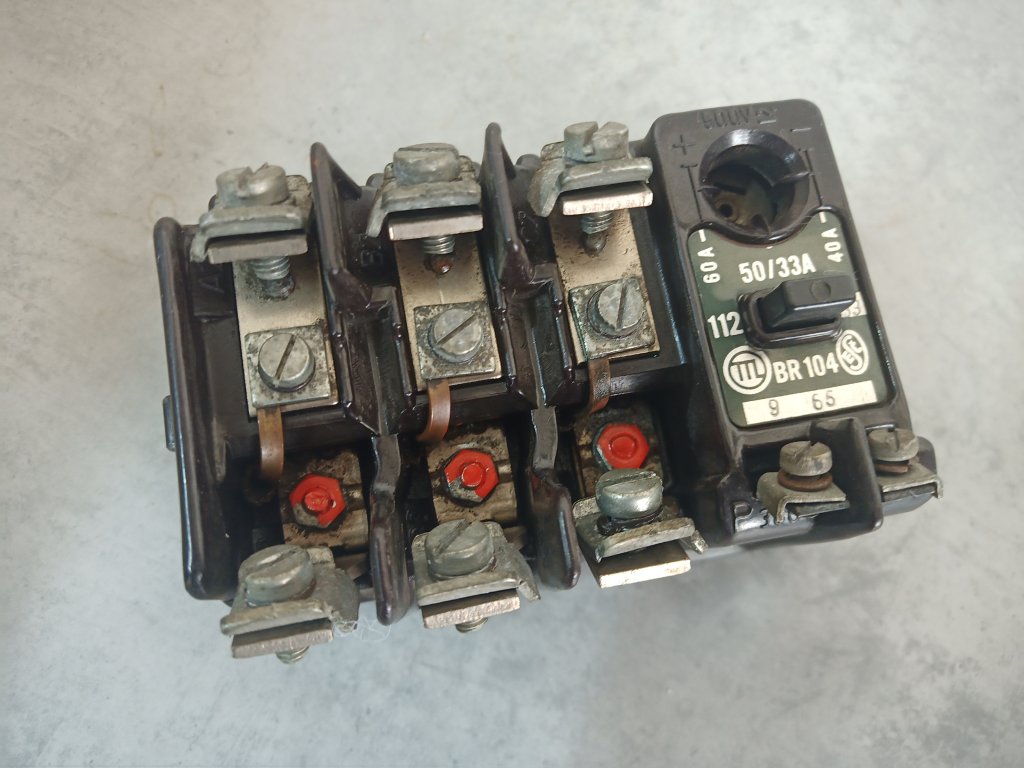

• BR104
  • 40-50/33-60A
• nastavitelný rozsah

• jistící nadproudové relé
• rozměry 70x45x85mm
