Alfanumerický terminál s klávesnicí s LCD 2 x 16 znak SofCon TERM 06

Detailní popis produktu

Alfanumerická klávesnice

• SofCon TERM 06 RS485
• Použitý/repasovaný díl, záruka 6 měsíců
• Koncové zařízení pro vstup a výstup textových informací

• LCD displej 2x16 znaků
   Čitelnost i za tmy

• Klávesnice 10 znaků

• Sériová komunikace

• Rozhraní RS485

• Zvuková signalizace

• Napájení malým nestab. napětím

• Funkční flexibilita
• je obecně použitelný alfanumerický terminál, umožňující po sériové komunikační lince vysílat, přijímat a zobrazovat požadovaná data. Uplatnění najde všude tam, kde je třeba sledovat a modifikovat parametry nebo ovládat chod řídicích systémů, strojů a přístrojů. Pro zobrazení údajů slouží LCD displej s 2 x 16 alfanumerickými znaky. Klávesnice terminálu je membránová s 10 tlačítky. Sériová komunikační linka je zakončena rozhraním RS485.
• S terminálem se standardně dodává programové vybavení, které umožňuje zobrazovat přijatá data na displeji a vysílat kódy stisknutých kláves. Terminál je přitom zapojen jako jediné zařízení na komunikační lince. Řídicí sekvence terminálu jsou shodné s typem terminálu TERM01, takže z hlediska programového vybavení jsou tyto terminály zaměnitelné.

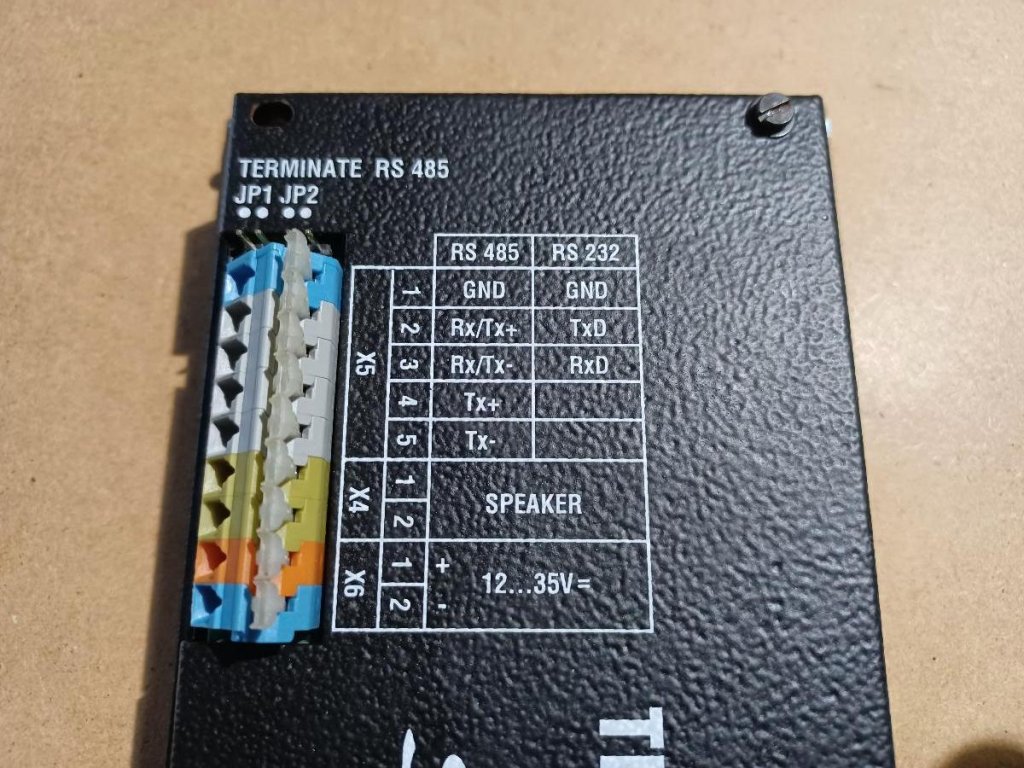

• Terminál se napájí z externího zdroje stejnosměrného napětí. Napájecí a komunikační vodiče se připojují do wago svorek na desce terminálu.
• Terminál je konstruován pro zabudování do předního panelu zařízení. V případě potřeby může být doplněn zvukovou signalizací. Elektroakustický měnič, který není součástí dodávky, se připojuje na svorky a montuje se mimo terminál.

Technické údaje
Napájecí napětí Upw stejnosměrné 12 až 35V
Zvuk výstup pro piezo měnič
Napájecí proud 50 až 90mA při 24V
Frekvence cca 500Hz
Komunikační linka asynchronní, plný duplex
Klávesnice membránová
Rozhraní  RS485 2/4drát
počet tlačítek a znaky 10, funkce a kursor
přenosová rychlost 300 až 57600Bd
Paměť konfigurace nevolatilní (EEPROM)
počet bitů 8 + 0 až 1
paritní Krytí IP20, zepředu IP65
Displej LCD, 2 řádky, 16 sloupců,
Pracovní teplota okolí 0 až +50°C
žlutozelené podsvícení
Rozměry max. 105 x 152 x 30 mm
Písmo latinka, kód ASCII
Svorky stiskací, vodič 0,15 až 2,5mm2
