OEZ odpojovač pojistek Odpínač válcových pojistek OPVP10 OPV22 OPV14S

Detailní popis produktu

odpojovač

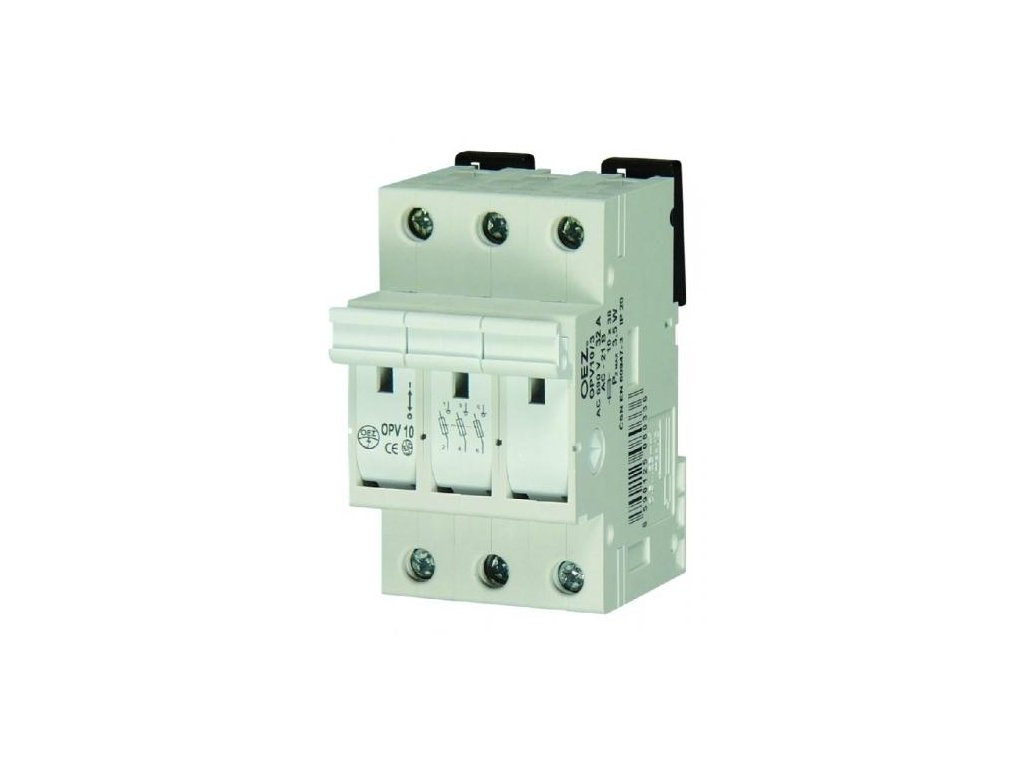

OPV 10

• • Pojistkové odpínače OPVP10 jsou určeny pro válcové pojistkové vložky velikosti 10x38.
  • Umožňují bezpečně odpínat jmenovité proudy a  nadproudy. Přístroje splňují podmínky pro bezpečné odpojení.
  • Opačné připojení je přípustné a nemá vliv na technické parametry ani na bezpečnost obsluhy.
  • Pojistkové odpínače OPVP 10 lze v uzavřeném stavu zaplombovat.
  • Přístroje jsou řešeny jako modulární a pro výřez v rozváděči 45 mm.
  • Montáž na „U“ lištu typu TH35 dle ČSN EN 60715.
  • Provedení odpínače ...-S umožňuje signalizaci stavu pojistkových vložek pomocí LED diod v každém pólu samostatně.
  • Stav pojistkových vložek lze také signalizovat pomocí elektronické signalizace MD-M3.

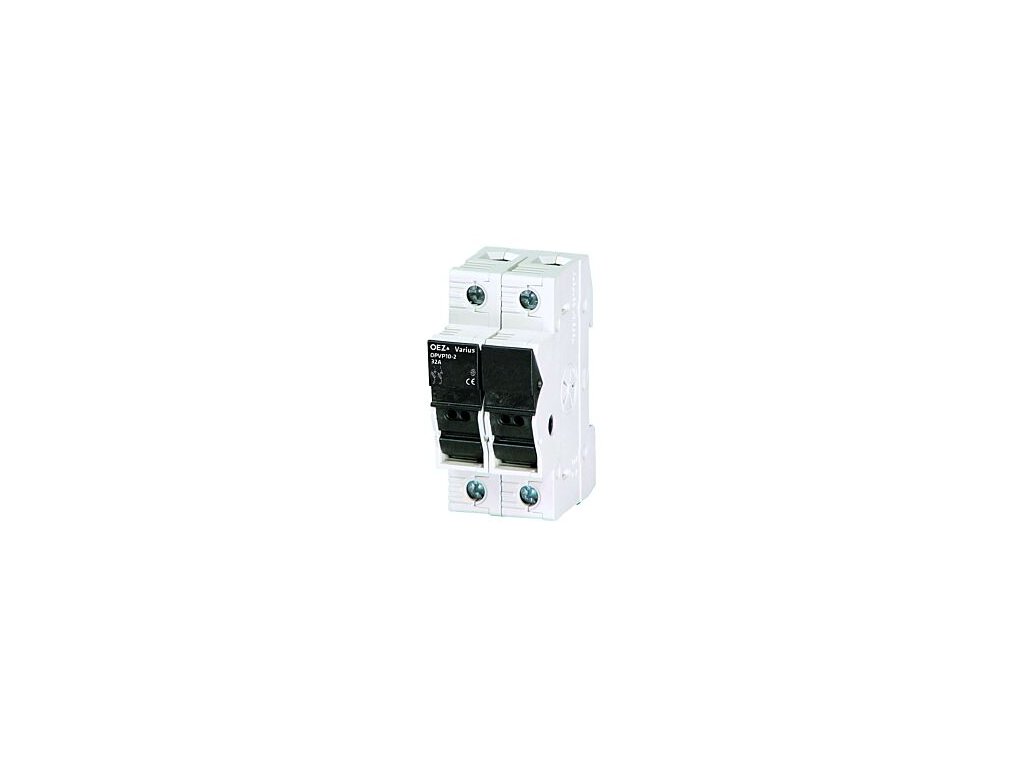

• OEZ OPVP10-1N (43686) Varius -  Odpínač válcových pojistek do 32A
  • Typ: OPVP10-1N
  • je určen pro válcové pojistky PV10 velikosti 10x38mm
  • Počet pólů: 2-  1+N
  • Jmenovitý pracovní proud: 32 A
  • Jmenovité pracovní napětí: AC 690 V / DC 440 V
  • Jmenovité izolační napětí: 800 V AC
  • Jmenovitý kmitočet: 50 ÷ 60 H
  • Jmenovité impulzní výdržné napětí: 6 kV
  • Jmenovitý krátkodobý výdržný proud: 1,6 kA
• OEZ OPVP10-3 (41015) Odpínač válcových pojistek do 32A
  • Typ: OPVP10-3
  • je určen pro válcové pojistky PV10 velikosti 10x38mm
  • Počet pólů: 3
  • Jmenovitý pracovní proud: 32 A
  • Jmenovité pracovní napětí: AC 690 V / DC 440 V
  • Jmenovité izolační napětí: 800 V AC
  • Jmenovitý kmitočet: 50 ÷ 60 H
  • Jmenovité impulzní výdržné napětí: 6 kV
  • Jmenovitý krátkodobý výdržný proud: 1,6 kA

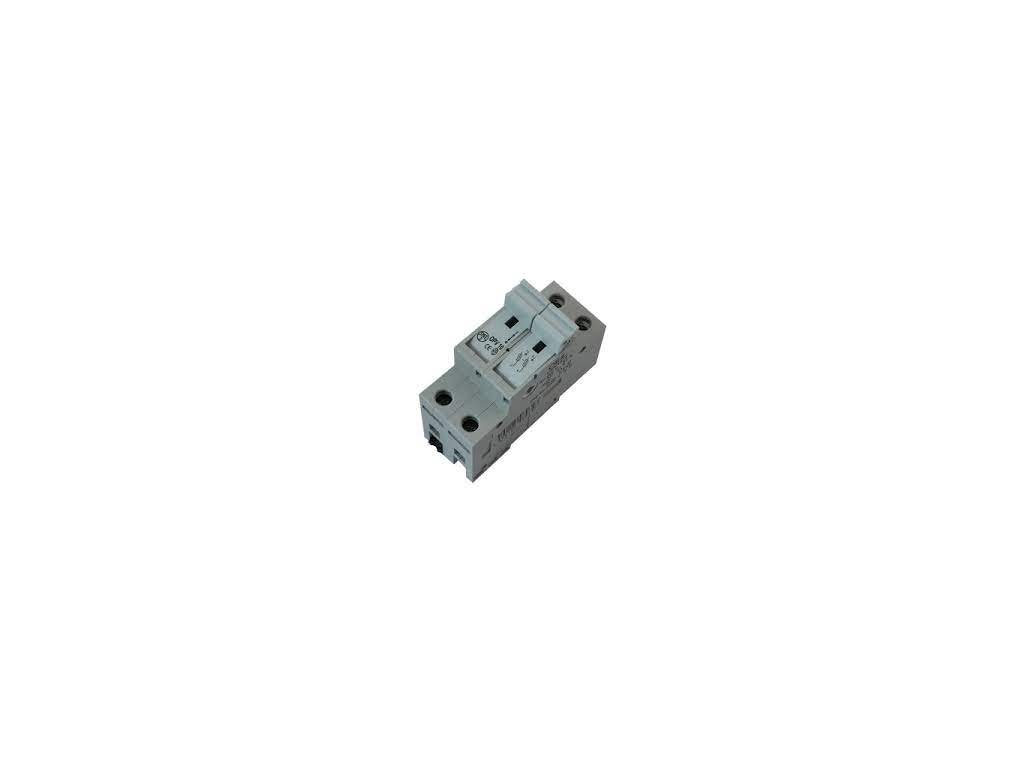

• OEZ OPVP10-2 Odpínač válcových pojistek do 32A
  • Typ: OPVP10-2
  • je určen pro válcové pojistky PV10 velikosti 10x38mm
  • Počet pólů: 2
  • Jmenovitý pracovní proud: 32 A
  • Jmenovité pracovní napětí: AC 690 V / DC 440 V
  • Jmenovité izolační napětí: 800 V AC
  • Jmenovitý kmitočet: 50 ÷ 60 H
  • Jmenovité impulzní výdržné napětí: 6 kV
  • Jmenovitý krátkodobý výdržný proud: 1,6 kA

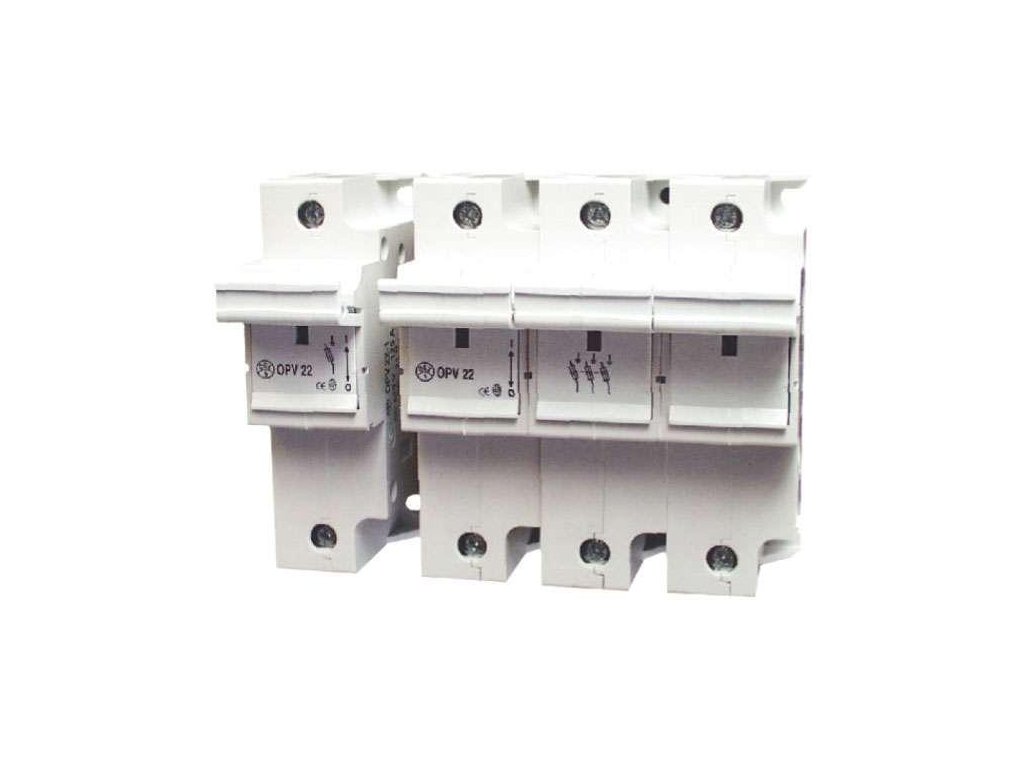

OPV 22

• • Pojistkové odpínače OPVP22 jsou určeny pro válcové pojistkové vložky velikosti 22x58.
  • Umožňují bezpečně odpínat jmenovité proudy a  nadproudy. Přístroje splňují podmínky pro bezpečné odpojení.
  • Opačné připojení je přípustné a nemá vliv na technické parametry ani na bezpečnost obsluhy.
  • Pojistkové odpínače OPV 2 lze v uzavřeném stavu zaplombovat.
  • Přístroje jsou řešeny jako modulární
  • Montáž na „U“ lištu typu TH35 dle ČSN EN 60715.
  • Provedení odpínače ...-S umožňuje signalizaci stavu pojistkových vložek pomocí LED diod v každém pólu samostatně.
  • Stav pojistkových vložek lze také signalizovat pomocí elektronické signalizace MD-M3.

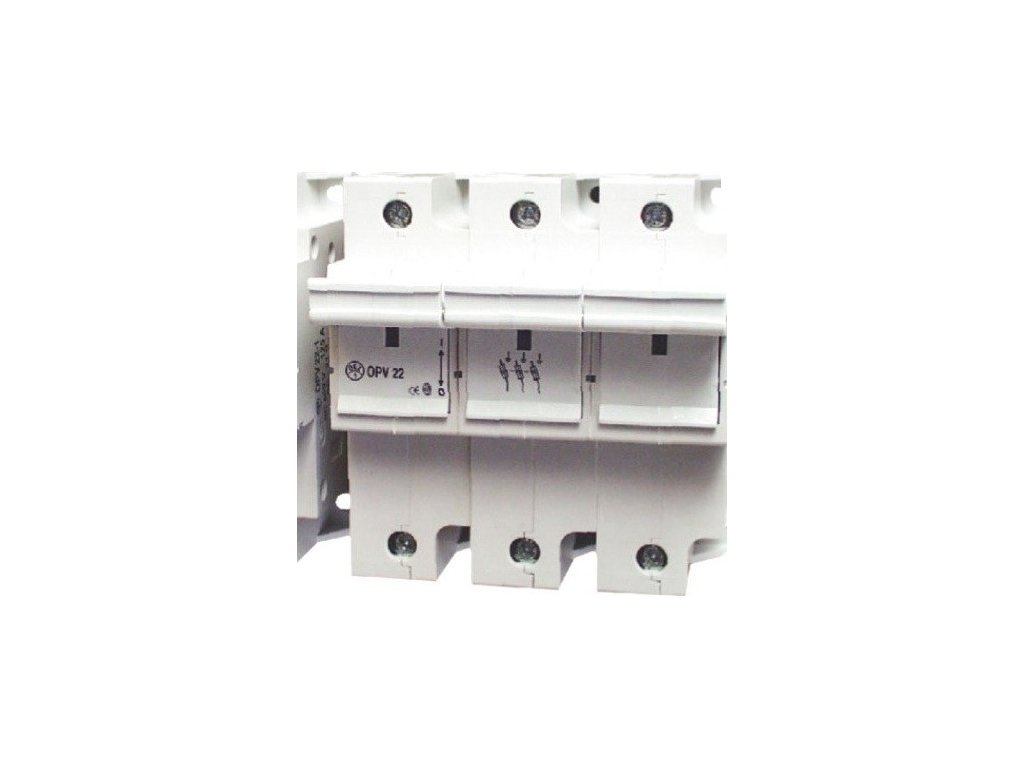

• OEZ OPV22-3 (41037) Odpínač válcových pojistek do 32A
  • Typ: OPV22-3
  • je určen pro válcové pojistky PV22 velikosti 22x58mm
  • Počet pólů: 3
  • Jmenovitý pracovní proud: 125 A
  • Jmenovité pracovní napětí: AC 690 V / DC 440 V
  • Jmenovité izolační napětí: 800 V AC
  • Jmenovitý kmitočet: 50 ÷ 60 H
  • Šířka: 146 mm
    Délka: 109 mm
    Výška: 75 mm

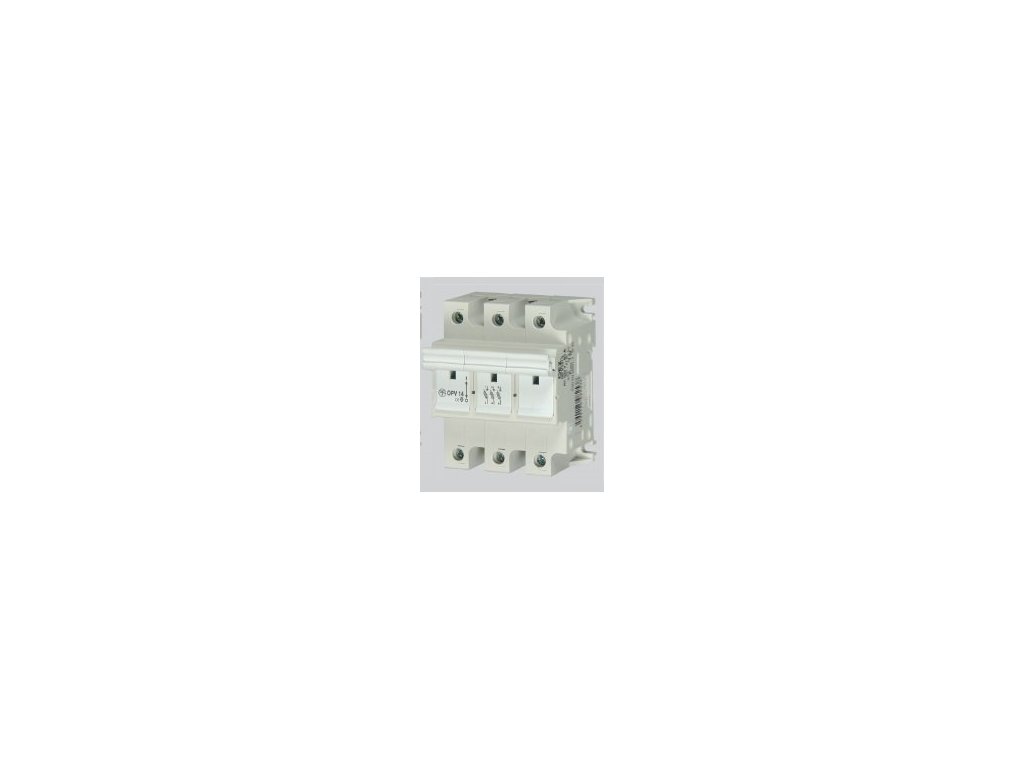

• OEZ OPV14S-3 (41026)  Odpínač válcových pojistek do 63A
  • Typ: OPV14S-3
  • je určen pro válcové pojistky PV14 velikosti 14x51mm
  • Počet pólů: 3
  • Jmenovité pracovní napětí 690 V
    Jmenovitý pracovní proud 63 A
    Kategorie užití (režim spínání) / 690 V a.c. AC-21B
    Kategorie užití (režim spínání) / 250 V d.c. DC-21B
    Kategorie užití (režim spínání) / 700 V d.c. DC-20B
    Tepelný proud s pojistkovou vložkou 63 A
    Jmenovité izolační napětí 800 V a.c.
    Podmíněný zkratový proud (efektivní hodnota) 690 V a.c. 110 kA
    Jmenovité impulzní výdržné napětí 4 kV
    Max. ztráty pojistkové vložky 7 W
    Jmenovitý kmitočet min. 40 Hz
    Jmenovitý kmitočet max. 60 Hz
    Velikost 14 x 51
  • Šířka: 77 mm
  • Délka: 102 mm
    Výška: 78 mm
